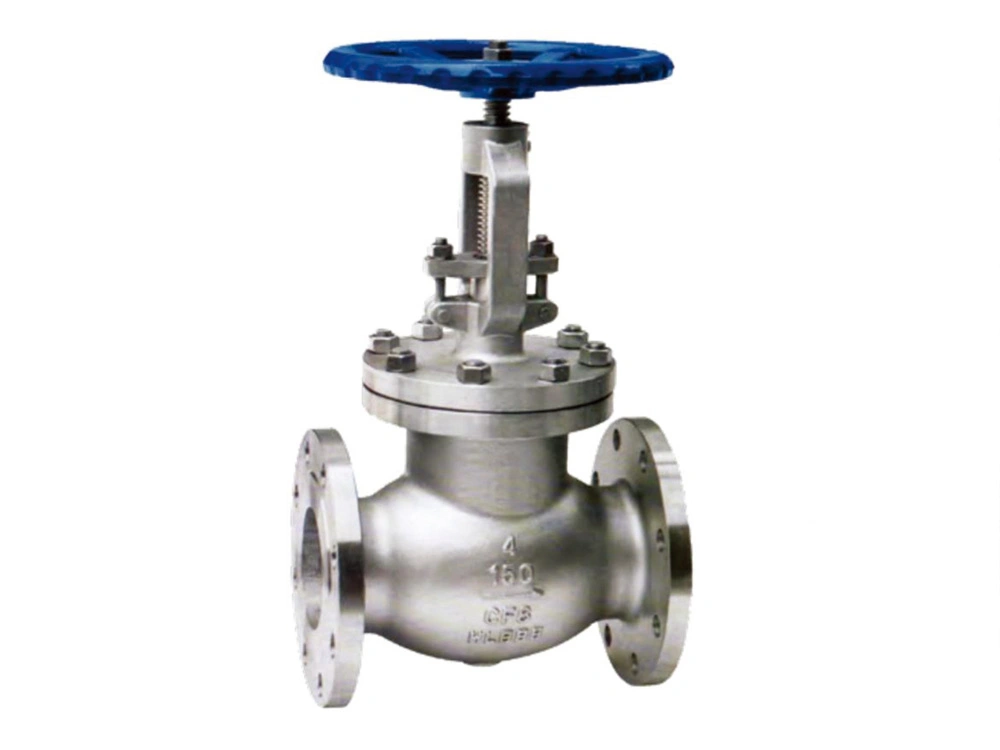

Фланцевый Вентиль из нержавеющей стали
- Номинальный диаметр: 1/2"–8"
- Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Класс давления: 150 LB
- Контроль и испытания: API 598
- Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)
- Рабочая температура: ≤120 °C
- Рабочие среды: вода, пар, нефть, газ, кислоты, щёлочи и др.
Применяемые стандарты
| Проектирование и изготовление | Строительная длина | Фланцевое присоединение | Размеры присоединения под приварку | Давление–температура | Контроль и испытания |
| ANSI B16.34, BS1873 | ANSI B16.10 | ANSI B16.5a | ANSI B16.25 | ANSI B16.34 | API 598 |

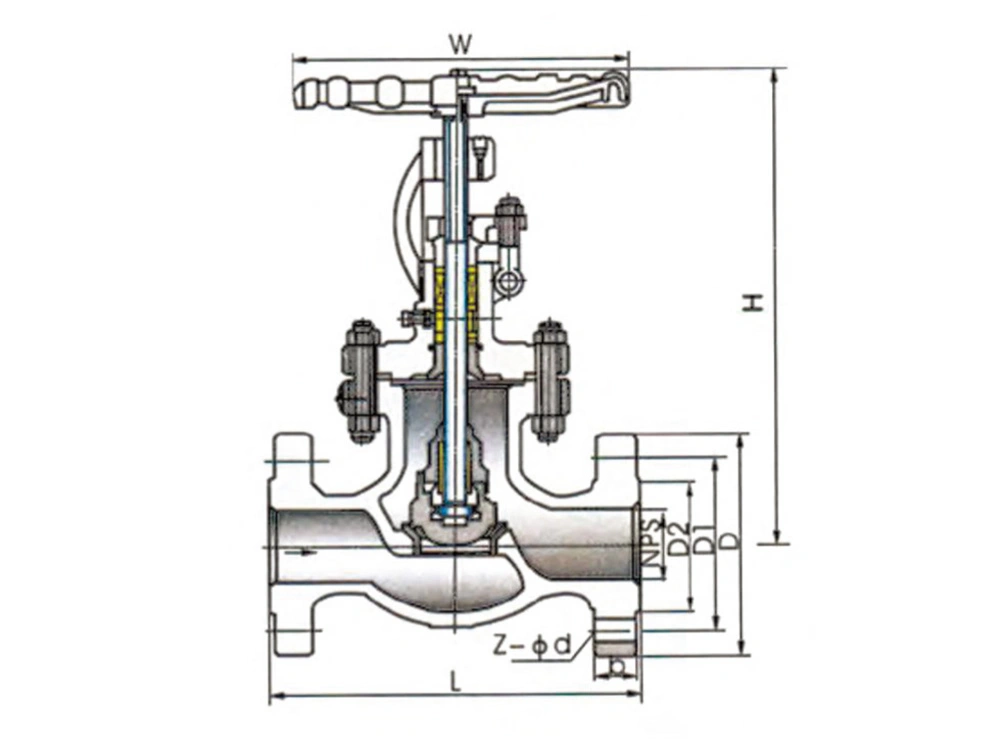

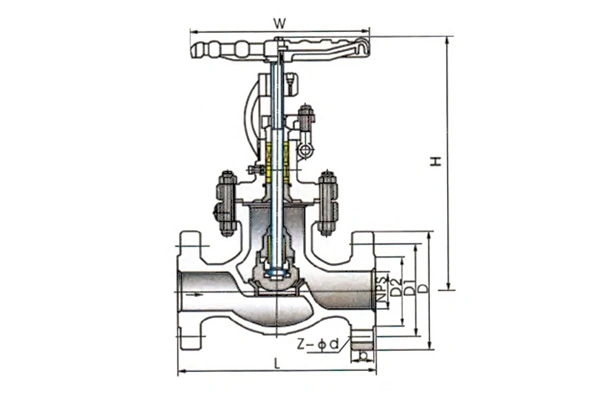

Размеры (мм)
| Размеры | L | D | D1 | D2 | b | z-Ød | W | H | |
| 150LB | |||||||||
| 1/2" | 108 | 90 | 60.5 | 35 | 12 | 4-Ø15 | 125 | 169 | |
| 3/4" | 117 | 98 | 70 | 43 | 12 | 4-Ø15 | 125 | 180 | |
| 1" | 127 | 108 | 79.5 | 51 | 12 | 4-Ø15 | 125 | 190 | |
| 1 1/4" | 140 | 117 | 89 | 63 | 13 | 4-Ø15 | 160 | 240 | |
| 1 1/2" | 165 | 127 | 98.5 | 73 | 14.3 | 4-Ø16 | 180 | 347 | |
| 2" | 203 | 152 | 120.5 | 92 | 15.9 | 4-Ø19 | 180 | 356 | |
| 2 1/2" | 216 | 178 | 139.5 | 105 | 17.5 | 4-Ø19 | 240 | 381 | |
| 3" | 241 | 190 | 152.4 | 127 | 19.1 | 4-Ø19 | 280 | - | |
| 4" | 292 | 229 | 190.5 | 157 | 24 | 8-Ø19 | 280 | 500 | |
| 5" | 356 | 254 | 216 | 186 | 24 | 8-Ø22 | 355 | 550 | |
| 6" | 406 | 279 | 241.5 | 216 | 25.4 | 8-Ø22 | 360 | 656 | |
| 8" | 495 | 343 | 298.5 | 270 | 29 | 8-Ø22 | - | 660 | |
Части клапана
| Материал корпуса | шток | Материал уплотнительной поверхности | Материал прокладки | Материал сальниковой набивки | Рабочая температура | Подходящие рабочие среды |
| WCB | 2Cr13 | 13Cr, Стеллит (STL), материал корпуса | PTFE, нейлон, Мягкая сталь 08, F304, F316, F304L, F316L | Гибкий графит, армированный гибкий графит, SFB/260, SFP/260, PTFE | ≤425 | Вода, пар, нефтепродукты |
| WC1 | ≤450 | |||||
| WC6 | 38CrMoAl | ≤540 | ||||
| WC9 | 25Cr2Mov | ≤570 | ||||
| C5C12 | ≤540 | |||||
| CF8 | F304 | ≤600 | Азотная кислота, уксусная кислота, карбамид |
