Литье по выплавляемым моделям и промышленная запорная арматура с
Запросить цену

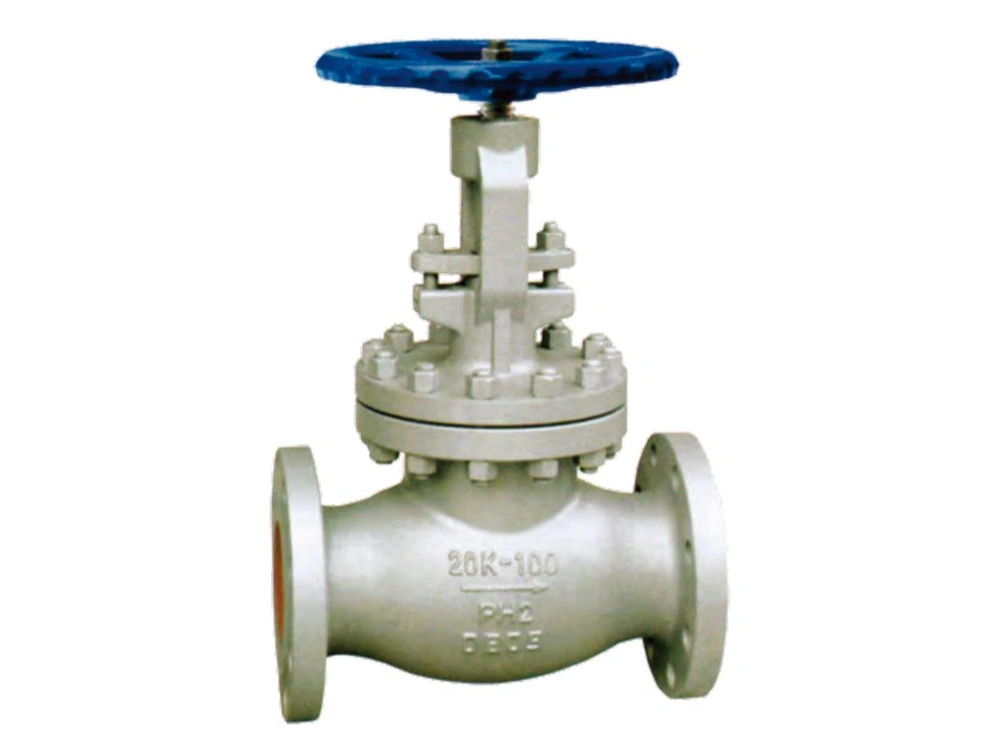

Фланцевый вентиль из нержавеющей стали по стандарту JIS, класс давления 10K/20K.
- Номинальный диаметр: DN50–DN200
- Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Проектирование и изготовление: BS 5351
- Фланцевое присоединение: JIS B2212, JIS B2214
- Контроль и испытания: JIS B2003
- Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)
Области применения
Фланцевые вентили из нержавеющей стали по стандарту JIS предназначены для эксплуатации в трубопроводах, транспортирующих воду, пар и нефтепродукты при рабочей температуре до +150 °C. Они используются для открытия, перекрытия и регулирования потока рабочей среды в системах с фланцевыми соединениями классов давления 10K и 20K.
Применяемые стандарты
| Проектирование и изготовление | Строительная длина | Фланцевое присоединение | Давление–температура | Контроль и испытания |
| JIS B2071 B2081 | JIS B2002 | JIS B2212 B2214 | JIS B2071 B2081 | JIS B2003 |
Характеристики материалов
| Материал корпуса | SCPH2-11 | SCPH-32 | SCS13A | SCS19A | SCS14A | SCS16A | SCPL1 |
| Рабочая температура | ≤425℃ | ≤540℃ | ≤275℃ | ≤200°℃ | ≤275℃ | ≤200℃ | от -45 до 150℃ |
| Подходящие рабочие среды | Вода, пар, нефтепродукты | Азотная кислота | Уксусная кислота | Аммиак (газообразный и жидкий) | |||

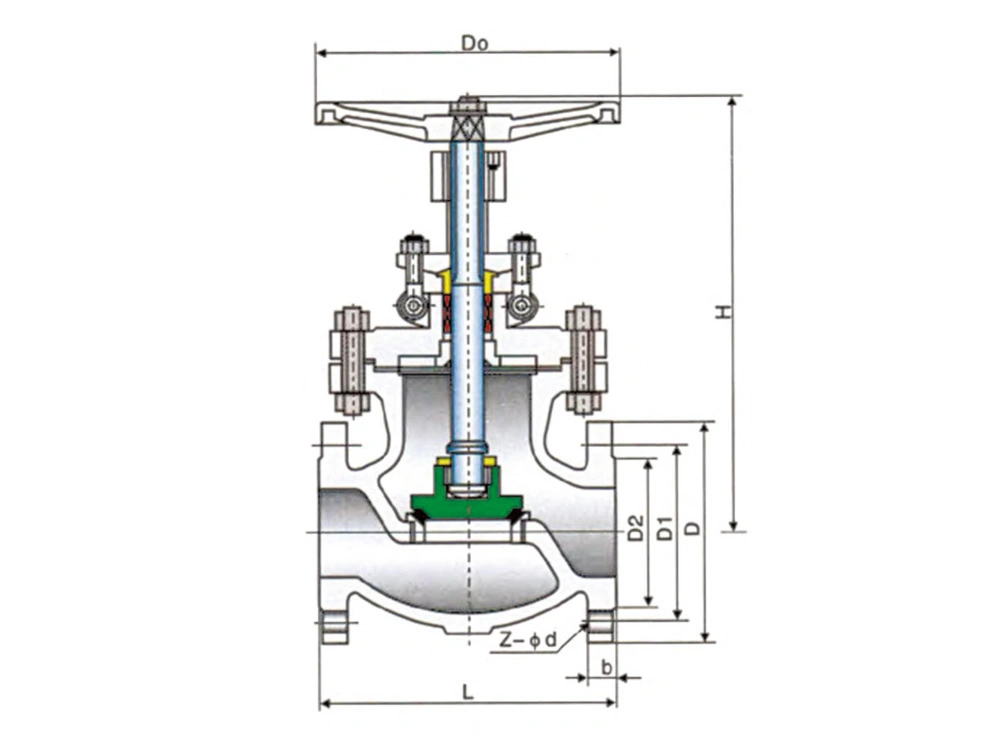

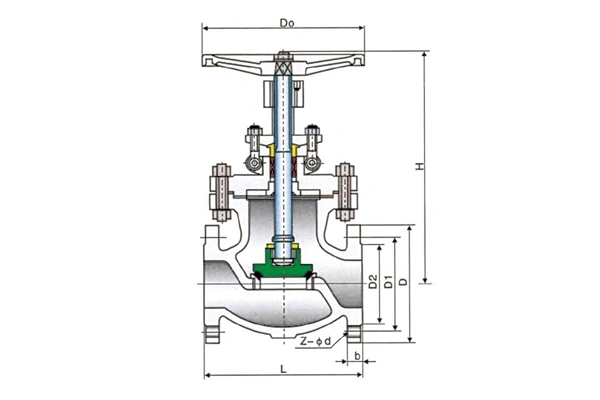

Размеры
| DN | Фланцевый вентиль JIS 10K с болтовой крышкой и выдвижным штоком | ||||||||
| мм | in | L | D | D1 | D2 | b | n-Ød | H | Do |
| 50 | 2" | 203 | 155 | 120 | 96 | 16 | 4-Ø19 | 317 | 200 |
| 65 | 2 1/2" | 216 | 175 | 140 | 120 | 18 | 4-Ø19 | 380 | 200 |
| 80 | 3" | 241 | 185 | 150 | 130 | 18 | 8-Ø19 | 415 | 250 |
| 100 | 4" | 292 | 210 | 175 | 126 | 18 | 8-Ø19 | 465 | 250 |
| 125 | 5" | 356 | 250 | 210 | 185 | 20 | 8-Ø23 | 405 | 300 |
| 150 | 6" | 406 | 280 | 240 | 215 | 22 | 8-Ø23 | 535 | 350 |
| 200 | 8" | 495 | 330 | 290 | 265 | 22 | 12-Ø23 | 675 | 450 |
Производство клапанов и высокоточного литья с 1987 года
SDPLDL специализируется на производстве промышленных клапанов и высокоточного литья. Собственное производство, более 200 единиц оборудования и современный испытательный центр позволяют выпускать качественную продукцию в соответствии со стандартом ISO 9001.
