Модель: NSQ

Износостойкая задвижка большого диаметра с футеровкой из плавленого литого базальта (80-500 мм)

• Номинальный диаметр: DN80–DN500
• Номинальное давление: PN1.0–PN25 МПа
• Фланцевое соединение: GB/T 9124, ANSI B16.5
• Рабочая среда: шлам
• Рабочая температура: от -40 до 120 ℃
• Тип управления: ручной, электрический, пневматический, гидравлический
• Испытания и контроль: GB/T 13927, API 598

Направляющий элемент для абразивных трубопроводных систем
В сложных промышленных трубопроводных системах стабильная транспортировка рабочей среды и точное переключение потоков имеют важнейшее значение для поддержания эффективности эксплуатации и надежности всей системы.

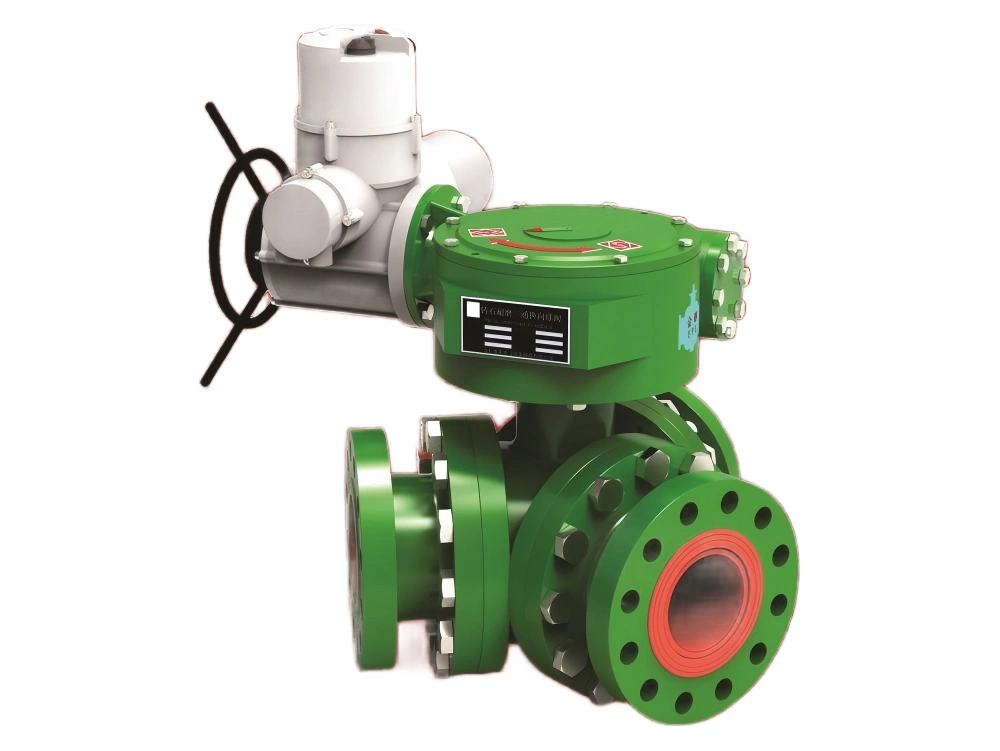

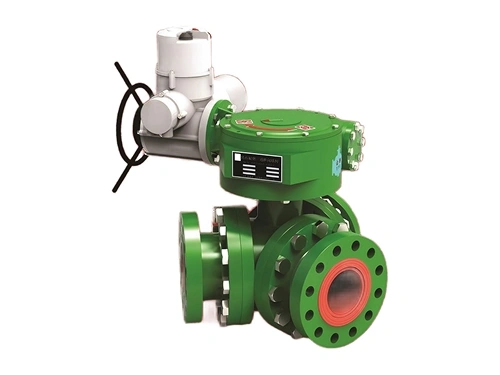

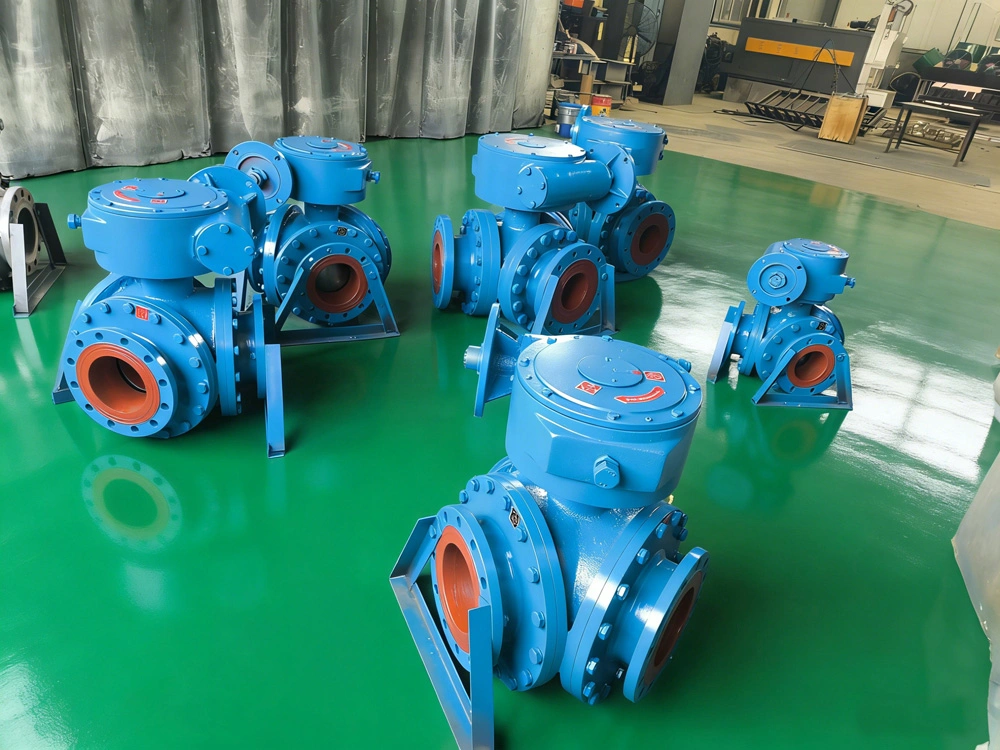

Трехходовой шаровой кран с футеровкой из плавленного литого базальта разработан для управления и перенаправления потоков шлама между несколькими каналами трубопровода, а также для снижения накопления материала и образования засоров внутри системы. Данный кран широко известен своей износостойкой конструкцией и возможностью многонаправленного распределения потока.
Изделие особенно подходит для систем транспортировки абразивных шламов, где традиционные методы переключения могут приводить к застойным зонам, засорению трубопроводов или чрезмерному износу арматуры. Применение данного крана также позволяет упростить схему трубопровода и повысить эффективность переключения потоков в тяжелых условиях промышленной эксплуатации.

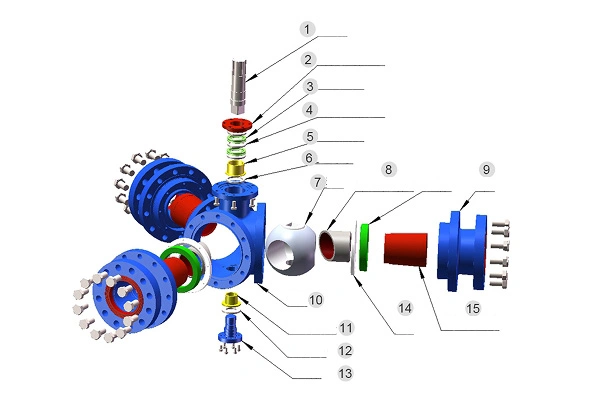

No.	Компоненты	Maтериал	Количество
1	Верхний шток	40Cr	1
2	Сальник уплотнения штока	WCB	1
3	Уплотнительное кольцо штока	PU	2
4	Втулка верхнего штока	ZCuZn40Pb2	1
5	Верхняя регулировочная шайба	WCB	1
6	Корпус	WCB	1
7	Шар	WCB	1
8	Износостойкая втулка шара	Искусственный камень	2
9	Стопорное кольцо	Q235	3
10	Прокладка	PU	3
11	Износостойкая втулка крышки	Искусственный камень	3
12	Крышка корпуса	WCB	3
13	Втулка нижнего штока	ZCuZn40Pb2	1
14	Нижняя регулировочная шайба	WCB	1
15	Нижний шток	40Cr	1

• Замена нескольких стандартных клапанов одним узлом:
  Один трехходовой шаровой кран способен выполнять функции двух или трех обычных клапанов. Это сокращает общую площадь для монтажа, упрощает схему трубопровода и уменьшает количество потенциальных точек утечки. Оптимизированная внутренняя проточная часть обеспечивает более плавное перемещение среды во время переключения, помогая предотвратить застой материала и засорение внутри трубопроводной системы.
• Два варианта износостойкой футеровки:
  Футеровка проточного канала доступна в двух вариантах из высокоэффективных материалов. Первый вариант — футеровка из плавленного литого базальта с Шаньдунского полуострова, известного своей высокой стойкостью к износу и коррозии. Второй вариант — запатентованная нами гидролизостойкая и износостойкая сталь, разработанная для снижения эрозии материала и продления срока службы арматуры в тяжелых условиях транспортировки шлама.

PN1.0MПа

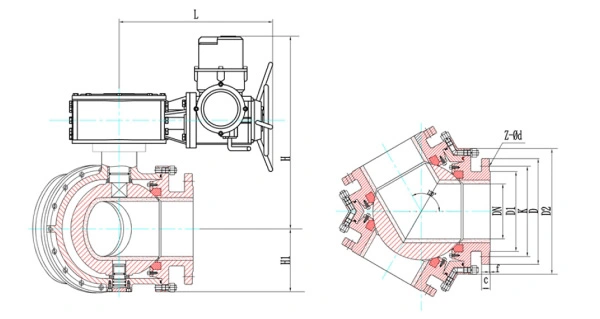

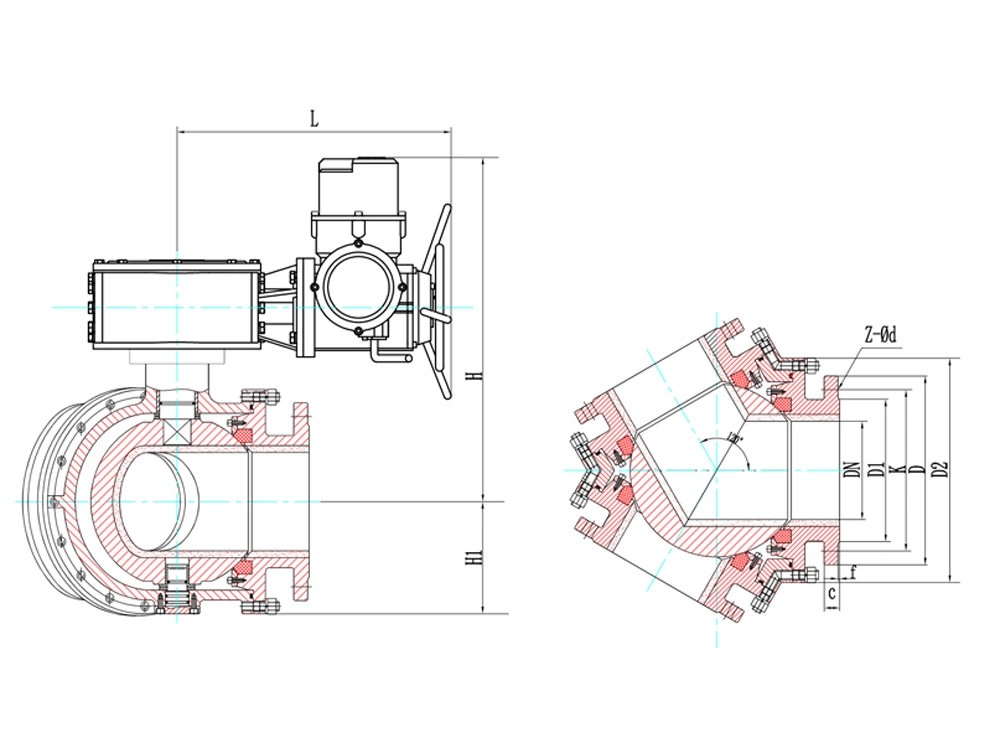

Размеры		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
100	4"	616	600	150	220	180	156	300	21	3	8-Ø18
125	5"	616	614	160	250	210	184	320	21	3	8-Ø18
150	6"	616	629	176	285	240	211	352	21	3	8-Ø22
200	8"	685	699	214	340	295	266	428	25	3	8-Ø22
250	10"	685	729	244	395	350	319	488	25	3	12-Ø22
300	12"	685	759	277	445	400	370	554	29	4	12-Ø22
350	14"	855	875	325	505	460	429	650	29	4	16-Ø22
400	16"	855	915	365	565	515	480	730	34	4	16-Ø26
450	18"	855	964	402	615	565	530	804	34	4	20-Ø26
500	20"	855	1004	443	670	620	582	885	39	4	20-Ø26

PN1.6MПа

Размеры		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
100	4"	616	600	150	220	180	156	300	21	3	8-Ø18
125	5"	616	614	160	250	210	184	320	21	3	8-Ø18
150	6"	616	629	176	285	240	211	352	21	3	8-Ø22
200	8"	685	699	214	340	295	266	428	25	3	12-Ø22
250	10"	685	729	244	405	355	319	488	25	3	12-Ø26
300	12"	685	759	277	460	410	370	554	29	4	12-Ø26
350	14"	855	875	325	520	470	429	650	29	4	16-Ø26
400	16"	855	915	365	580	525	480	730	34	4	16-Ø30
450	18"	855	964	402	640	585	548	804	34	4	20-Ø30
500	20"	855	1004	443	715	650	609	885	39	4	20-Ø33

PN2.5MПа

Размеры		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
100	4"	616	600	150	235	190	156	300	22	3	8-Ø22
125	5"	616	614	160	270	220	184	320	22	3	8-Ø26
150	6"	616	629	176	300	250	211	352	24	3	8-Ø26
200	8"	685	699	214	360	310	274	428	25	3	12-Ø26
250	10"	685	729	244	425	370	330	488	28	3	12-Ø30
300	12"	685	759	277	485	430	389	554	32	4	16-Ø30
350	14"	855	875	325	555	490	448	650	35	4	16-Ø33
400	16"	855	915	365	620	550	503	730	38	4	16-Ø36
450	18"	855	964	402	670	600	548	804	38	4	20-Ø36
500	20"	855	1004	443	730	660	609	885	42	4	20-Ø36

PN4.0MПа

Размеры		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
100	4"	616	600	155	235	190	156	310	24	3	8-Ø22
125	5"	616	614	165	270	220	184	330	26	3	8-Ø26
150	6"	685	659	181	300	250	211	362	28	3	8-Ø26
200	8"	685	699	219	375	320	284	438	33	3	12-Ø30
250	10"	855	794	254	450	385	345	508	33	3	12-Ø33
300	12"	855	824	286	515	450	409	572	39	4	16-Ø33

PN6.3MПа

Размеры		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
100	4"	616	600	155	250	200	168	310	28	3	8-Ø26
125	5"	616	614	165	295	240	184	330	28	3	8-Ø30
150	6"	685	659	181	340	280	240	362	30	3	8-Ø33
200	8"	685	699	219	415	345	300	438	35	3	12-Ø36
250	10"	855	794	254	470	400	352	508	38	3	12-Ø36
300	12"	855	824	286	530	460	412	572	42	4	16-Ø36

PN10.0MПа

DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
100	4"	576	587	182	265	210	162	364	40	3	8-Ø30
125	5"	710	668	191	315	250	188	382	40	3	8-Ø33
150	6"	710	668	191	355	290	218	382	44	3	12-Ø33
200	8"	756	850	257	430	360	285	514	52	3	12-Ø36
250	10"	767	850	279	505	430	345	558	60	3	12-Ø39
300	12"	818	850	323	585	500	410	645	68	4	16-Ø42

Примечания:
1. Приведенные чертежи клапанов служат исключительно для ознакомления.
2. Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
3. Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
