Модель: NHZ

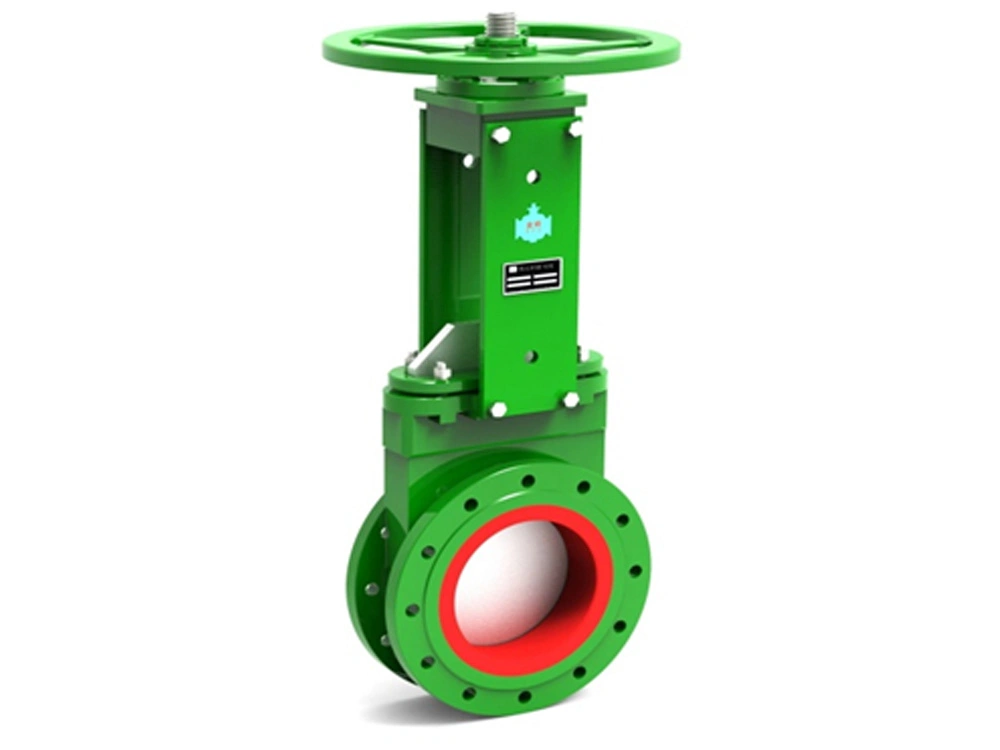

Износостойкая ножевая задвижка с футеровкой из плавленого литого базальта (тонкая, строительная длина L = 80-170 мм)
- Номинальный диаметр: DN65–DN400
- Номинальное давление: PN0.6–PN1.6 МПа
- Фланцевое соединение: GB/T 9124, ANSI B16.5
- Рабочая среда: минеральный порошок, угольный порошок, шлам и др.
- Рабочая температура: от -40 до 120 ℃
- Тип управления: ручной, электрический, пневматический, гидравлический
- Испытания и контроль: GB/T 13927, API 598
Особенности
- Превосходная износостойкость
В конструкции клапана используются высокоизносостойкие материалы, такие как легированная сталь, в сочетании с внутренней футеровкой из плавленого литого базальта для повышения долговечности в условиях работы с абразивными шламами. Срок его службы может более чем в десять раз превышать срок службы стандартной арматуры. - Компактная ультратонкая конструкция
Укороченная строительная длина и тонкий корпус клапана снижают требования к монтажному пространству, помогая упростить компоновку трубопроводов в ограниченных условиях работы. - Надежная герметичность
Клапан сочетает в себе запатентованную конструкцию уплотнения с эластичными уплотнительными лентами и самоочищающимися износостойкими материалами, что помогает снизить накопление золы или шлама внутри клапана и сохранять стабильную герметичность в течение длительного срока эксплуатации. - Гибкие варианты управления Доступны различные методы привода:
ручной, пневматический, гидравлический или электрический. Для систем автоматического управления также могут быть установлены интеллектуальные электроприводы. - Стойкость к коррозии и высоким температурам
Материалы корпуса клапана доступны в исполнении из литой стали, нержавеющей стали или легированной стали, что делает клапан пригодным для высокотемпературных и коррозионных условий эксплуатации, обычно встречающихся на электростанциях, в горнодобывающей промышленности и тяжелых промышленных системах.
Материалы
| Корпус | WCB |
| Седло | Гидролизостойкая и абразивостойкая литая легированная сталь |
| Затвор | Гидролизостойкая и абразивостойкая литая легированная сталь |
| Прокладка | Эластомер PTMEG, гибкий терморасширенный графит |
Области применения
- Энергетика и горнодобывающая промышленность
Обычно применяется в системах золоудаления на тепловых электростанциях и трубопроводах для транспортировки шлама в горнодобывающей промышленности, где абразивные среды, содержащие твердые частицы, могут вызвать сильный износ арматуры. - Очистка сточных водных и целлюлозно-бумажная промышленность
Ультратонкая конструкция оптимально подходит для компактных трубопроводных систем в бумажной промышленности, а износостойкое исполнение помогает эффективно работать со сточными водами, содержащими волокнистые примеси и взвешенные твердые частицы.
Части клапана

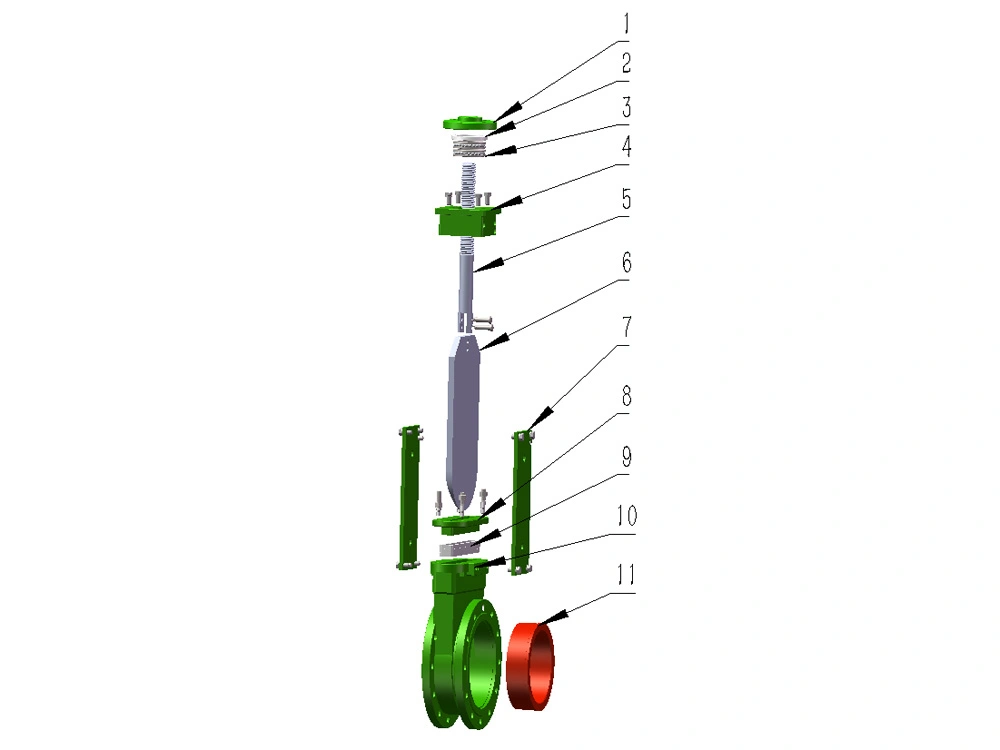

| No. | Компоненты | Maтериал | Количество |
| 1 | Соединительный фланец | WCB | 1 |
| 2 | Радиальный шарикоподшипник | 1 | |
| 3 | Упорный одинарный шарикоподшипник | 2 | |
| 4 | Корпус подшипника | WCB | 1 |
| 5 | Шток | 45# | 1 |
| 6 | Затвор | 45# | 1 |
| 7 | Опорная пластина | Q235 | 2 |
| 8 | Крышка сальника | WCB | 1 |
| 9 | Сальниковая набивка 10×10 мм | 1 | |
| 10 | Корпус | WCB | 1 |
| 11 | Износостойкая втулка | WCB | 1 |

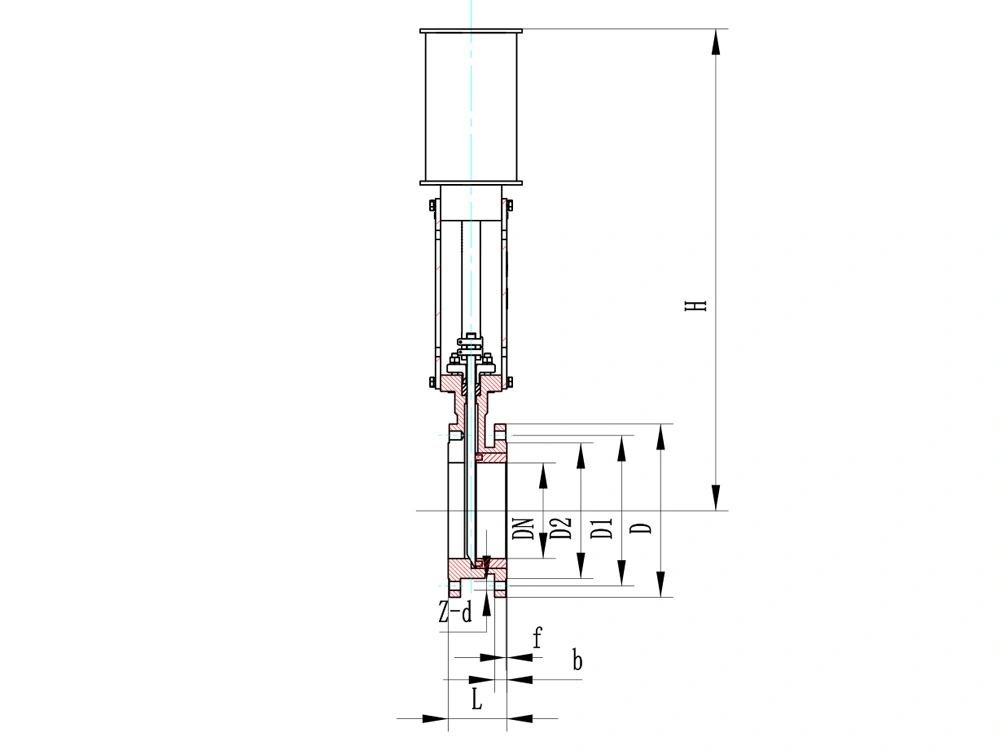

Размеры (мм)
PN0.6-1.0-1.6MПа
| PN | DN | NPS | L | D | D1 | D2 | Z-d | f | b | H |
| 0.6MPa | 65 | 2 1/2" | 80 | 160 | 130 | 108 | 4-M12 | 3 | 16 | 730 |
| 80 | 3" | 80 | 190 | 150 | 124 | 4-M16 | 3 | 18 | 760 | |
| 100 | 4" | 95 | 210 | 170 | 144 | 4-M16 | 3 | 18 | 800 | |
| 125 | 5" | 95 | 240 | 200 | 174 | 8-M16 | 3 | 18 | 850 | |
| 150 | 6" | 105 | 265 | 225 | 199 | 8-M16 | 3 | 20 | 900 | |
| 200 | 8" | 115 | 320 | 280 | 254 | 8-M16 | 3 | 22 | 1000 | |
| 250 | 10" | 125 | 375 | 335 | 309 | 12-M16 | 3 | 24 | 1150 | |
| 300 | 12" | 145 | 440 | 395 | 363 | 12-M20 | 4 | 24 | 1300 | |
| 350 | 14" | 155 | 490 | 445 | 413 | 12-M20 | 4 | 24 | 1450 | |
| 400 | 16" | 170 | 540 | 495 | 463 | 16-M20 | 4 | 24 | 1600 | |
| 1.0MPa | 65 | 2 1/2" | 80 | 185 | 145 | 118 | 4-M16 | 3 | 20 | 730 |
| 80 | 3" | 80 | 200 | 160 | 132 | 8-M16 | 3 | 20 | 760 | |
| 100 | 4" | 95 | 220 | 180 | 156 | 8-M16 | 3 | 22 | 800 | |
| 125 | 5" | 95 | 250 | 210 | 184 | 8-M16 | 3 | 22 | 850 | |
| 150 | 6" | 105 | 285 | 240 | 211 | 8-M20 | 3 | 24 | 900 | |
| 200 | 8" | 115 | 340 | 295 | 266 | 8-M20 | 3 | 24 | 1000 | |
| 250 | 10" | 125 | 395 | 350 | 319 | 12-M20 | 3 | 26 | 1150 | |
| 300 | 12" | 145 | 445 | 400 | 370 | 12-M20 | 4 | 26 | 1300 | |
| 350 | 14" | 155 | 505 | 460 | 429 | 16-M20 | 4 | 26 | 1450 | |
| 400 | 16" | 170 | 565 | 515 | 480 | 16-M24 | 4 | 26 | 1600 | |
| 1.6MPa | 65 | 2 1/2" | 80 | 185 | 145 | 118 | 4-M16 | 3 | 20 | 730 |
| 80 | 3" | 80 | 200 | 160 | 132 | 8-M16 | 3 | 20 | 760 | |
| 100 | 4" | 95 | 220 | 180 | 156 | 8-M16 | 3 | 22 | 800 | |
| 125 | 5" | 95 | 250 | 210 | 184 | 8-M16 | 3 | 22 | 850 | |
| 150 | 6" | 105 | 285 | 240 | 211 | 8-M20 | 3 | 24 | 900 | |
| 200 | 8" | 115 | 340 | 295 | 266 | 12-M20 | 3 | 24 | 1000 | |
| 250 | 10" | 125 | 405 | 355 | 319 | 12-M24 | 3 | 26 | 1150 | |
| 300 | 12" | 145 | 460 | 410 | 370 | 12-M24 | 4 | 28 | 1300 | |
| 350 | 14" | 155 | 520 | 470 | 429 | 16-M24 | 4 | 30 | 1450 | |
| 400 | 16" | 170 | 580 | 525 | 480 | 16-M27 | 4 | 32 | 1600 |
Примечания:
1. Приведенные чертежи клапанов служат исключительно для ознакомления.
2. Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
3. Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
