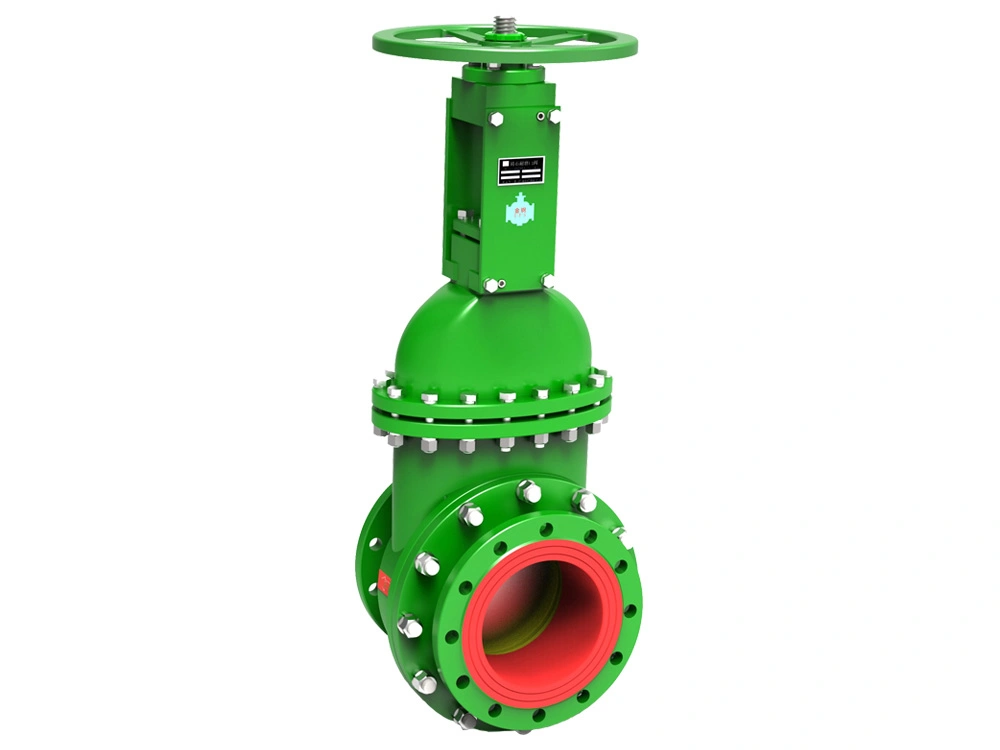

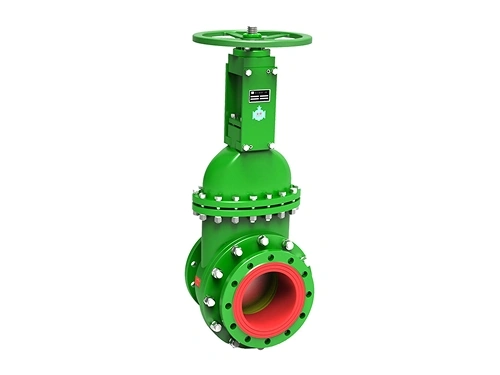

Износостойкая шламовая ножевая задвижка большого диаметра (80-500 мм)

• Номинальный диаметр: DN80–DN500
• Номинальное давление: PN1.0–PN25 МПа (Примечание: в тексте указано PN25, если это опечатка от PN2.5, можно скорректировать)
• Фланцевое соединение: GB/T 9124, ANSI B16.5
• Рабочая среда: шлам
• Рабочая температура: от -40 до 120 ℃
• Тип управления: ручной, электрический, пневматический, гидравлический
• Испытания и контроль: GB/T 13927, API 598

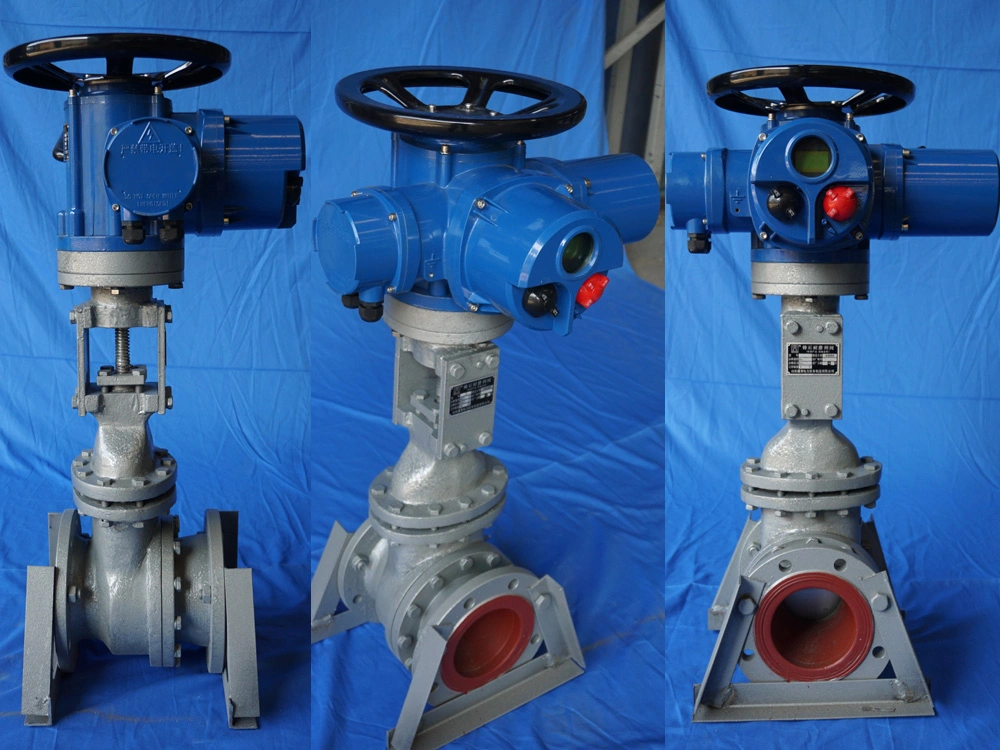

Износостойкая задвижка с футеровкой из плавленного литого базальта разработана для систем транспортировки шлама, золоудаления и других сред с высокой абразивностью, где стандартные задвижки подвержены интенсивному износу и имеют короткий срок службы.
Задвижка в основном состоит из корпуса, ножа (шибера), штока, приводного механизма и футеровки из плавленного базальта. Корпус клапана выполнен из литой стали, что обеспечивает надежную прочность в тяжелых условиях эксплуатации. Для изготовления затвора (ножа) задвижки используются износостойкие сплавы или нержавеющая сталь, что позволяет эффективно справляться с частыми циклами срабатывания и воздействием абразивных сред.
Футеровка из плавленного литого базальта, установленная в проточной части и на уплотнительных поверхностях затвора, является ключевым износостойким компонентом данной задвижки. Обладая чрезвычайно высокой твердостью и стойкостью к истиранию, литой базальт позволяет значительно продлить срок службы арматуры в тяжелых условиях транспортировки шлама. Согласно эксплуатационным данным, износостойкость литого базальта примерно в 36 раз выше, чем у углеродистой стали, и в 9 раз выше, чем у марганцевистой стали. Это позволяет задвижке достигать гораздо более длительного срока службы в системах с абразивными средами по сравнению с традиционной арматурой.

Износостойкие задвижки с футеровкой из литого базальта широко применяются в теплоэнергетике, горнодобывающей промышленности, металлургии, химической переработке и других отраслях, связанных с перемещением абразивных сред. В системах золоудаления тепловых электростанций задвижка используется для контроля транспортировки золошлаковых пульп и шлаковых материалов в условиях непрерывного абразивного износа. Она также часто устанавливается на трубопроводах транспортировки хвостов обогащения и шлама в горнодобывающей промышленности для обеспечения надежного перемещения материалов и сокращения числа остановок оборудования из-за износа арматуры.

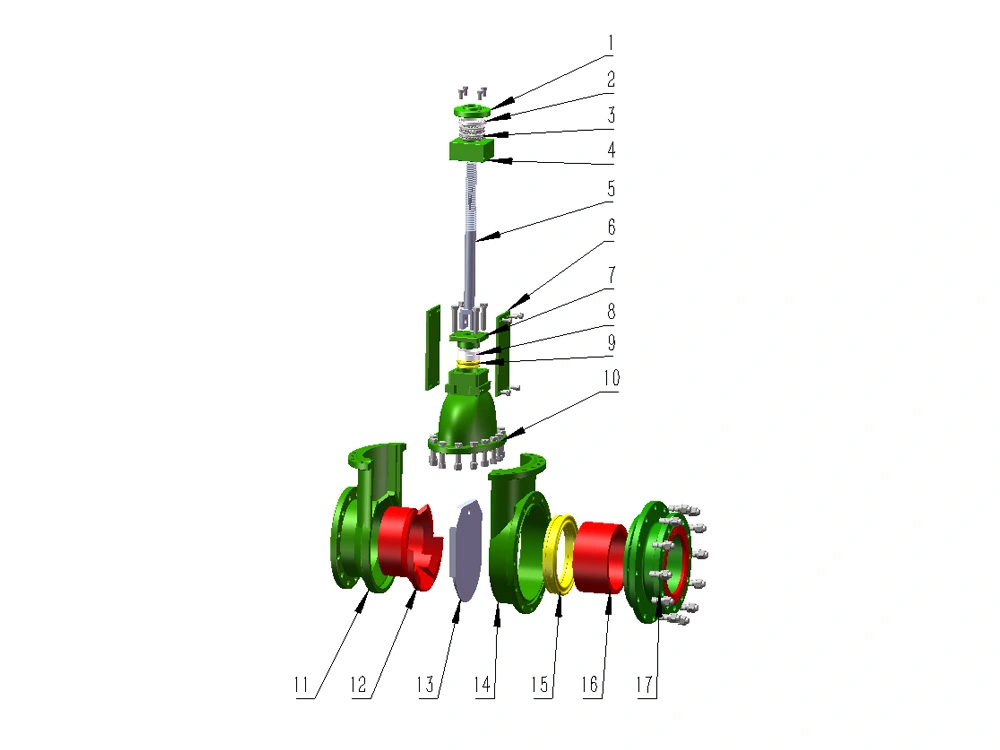

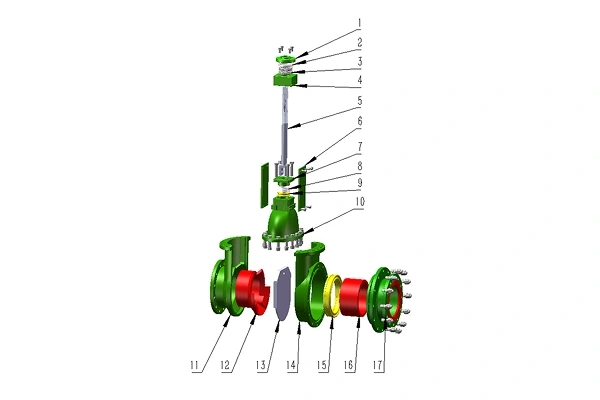

No.	Компоненты	Maтериал	Количество
1	Соединительный фланец	WCB	1
2	Радиальный шарикоподшипник		1
3	Упорный одинарный шарикоподшипник		2
4	Корпус подшипника	WCB	1
5	Шток	45#	1
6	Затвор	45#	1
7	Опорная пластина	Q235	2
8	Крышка сальника	WCB	1
9	Сальниковая набивка 10×10 мм		1
10	Корпус	WCB	1
11	Износостойкая втулка	WCB	1

PN1.0MПа

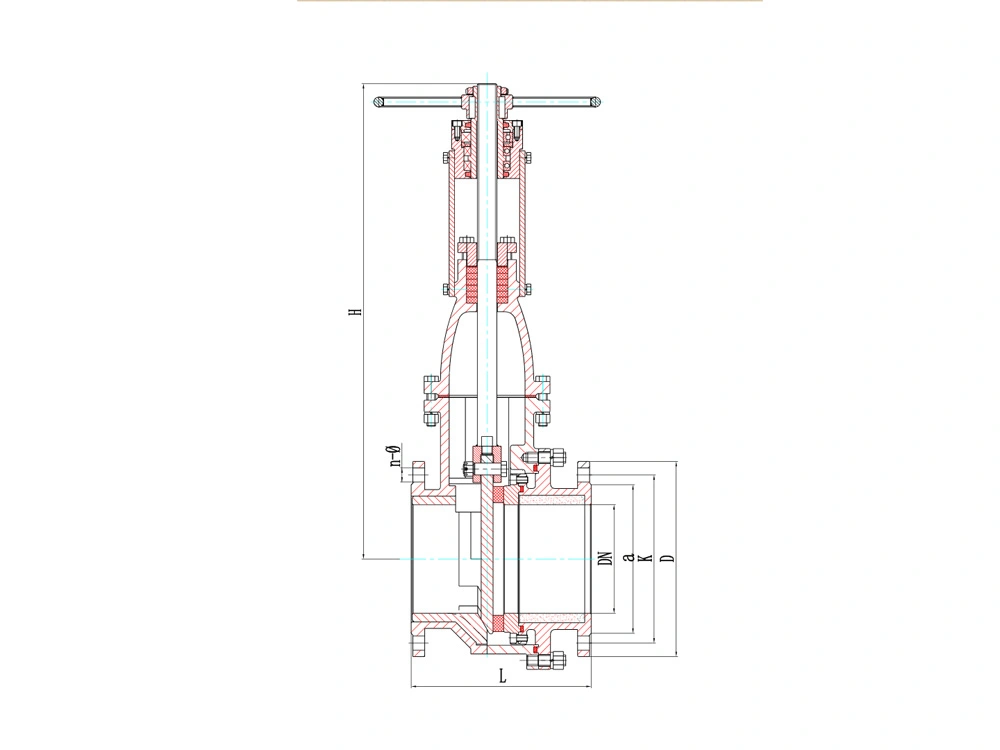

Размеры		L		D	K	n-Ø	a	H
								С электроприводом	Ручное управление
DN	NPS	мм		мм	мм	мм	мм	мм	мм
65	2 1/2"	170		185	145	4-18	118	660	380
80	3"	189		200	160	8-18	132	690	420
100	4"	231		220	180	8-18	156	800	510
125	5"	251		250	210	8-18	184	870	580
150	6"	274		285	240	8-22	211	1040	730
175	7"	332		315	270	8-22	240	1120	800
200	8"	332		340	295	8-22	266	1190	870
225	9"	374		370	325	8-22	295	1350	1050
250	10"	374		395	350	12-22	319	1520	1120
300	12"	406		445	400	12-22	370	1580	1180
350	14"	425	450	505	460	16-22	429	1720	1330
400	16"	490		565	515	16-26	480	1910	1470
450	18"	560	546	615	565	20-26	530	2080	1630
500	20"	600		670	620	20-26	582	2280	1750
600	24"	700		780	725	20-30	682	2750	2200
700	28"	800		895	840	24-30	794	3590	2900

PN1.6MПа

Размеры		L		D	K	n-Ø	a	H
								С электроприводом	Ручное управление
DN	NPS	мм		мм	мм	мм	мм	мм	мм
65	2 1/2"	170		185	145	4-18	118	660	380
80	3"	189		200	160	8-18	132	690	420
100	4"	231		220	180	8-18	156	800	510
125	5"	251		250	210	8-18	184	870	580
150	6"	274		285	240	8-22	211	1040	730
175	7"	332		315	270	8-22	240	1120	800
200	8"	332		340	295	12-22	266	1190	870
225	9"	374		370	325	12-22	295	1350	1050
250	10"	374		405	355	12-26	319	1520	1120
300	12"	406		460	410	12-26	370	1580	1180
350	14"	425	450	520	470	16-26	429	1720	1330
400	16"	490		580	525	16-30	480	1910	1470
450	18"	560	546	640	585	20-30	548	2080	1630
500	20"	600		715	650	20-33	609	2280	1750
600	24"	700		840	770	20-36	720	2750	2200
700	28"	800		910	840	24-36	794	3590	2900

PN2.5MПа

Размеры		L		D	K	n-Ø	a	H
								С электроприводом	Ручное управление
DN	NPS	мм		мм	мм	мм	мм	мм	мм
65	2 1/2"	170		185	145	8-18	118	660	380
80	3"	189		200	160	8-18	132	690	420
100	4"	231		235	190	8-22	156	800	510
125	5"	251		270	220	8-26	184	870	580
150	6"	274		300	250	8-26	211	1040	730
175	7"	332		330	280	12-26	248	1120	800
200	8"	332		360	310	12-26	274	1190	870
125	9"	374		395	340	12-30	302	1350	1050
250	10"	374		425	370	12-30	330	1520	1120
300	12"	406		485	430	16-30	389	1580	1180
350	14"	425	450	555	490	16-33	448	1720	1330
400	16"	490		620	550	16-36	503	1910	1470
450	18"	560	546	670	600	20-36	548	2080	1630
500	20"	600		730	660	20-36	609	2280	1750
600	24"	700		845	770	20-39	720	2750	2200
700	28"	800		960	875	24-42	820	3590	2900

PN4.0MПа

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	244	200	160	8-18	132	740	420
100	4"	283	235	190	8-22	156	790	480
125	5"	314	270	220	8-26	184	860	530
150	6"	314	300	250	8-26	211	1060	660
175	7"	374	350	295	12-30	258	1150	750
200	8"	374	375	320	12-30	284	1150	750
225	9"	403	420	355	12-33	315	1320	930
250	10"	421	450	385	12-33	345	1320	930
300	12"	475	515	450	16-33	409	1580	1130
350	14"	518	580	510	16-36	465	1640	1190
400	16"	580	660	585	16-39	535	2080	1650
450	18"	650	685	610	20-39	560	2300	1800
500	20"	720	755	670	20-42	615	2450	2200
600	24"	800	890	795	20-48	735	2850	2400

PN6.3MПа

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	244	215	170	8-22	140	740	420
100	4"	283	250	200	8-26	168	790	480
125	5"	314	295	240	8-30	202	860	530
150	6"	314	345	280	8-33	240	1060	660
175	7"	374	375	310	12-33	270	1150	750
200	8"	374	415	345	12-36	300	1150	750
225	9"	403	440	370	12-36	325	1320	930
250	10"	421	470	400	12-36	352	1320	930
300	12"	475	530	460	16-36	412	1580	1130
350	14"	518	600	525	16-39	475	1640	1190

Примечания:
1. Приведенные чертежи клапанов служат исключительно для ознакомления.
2. Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
3. Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
