Модель: DZF-F

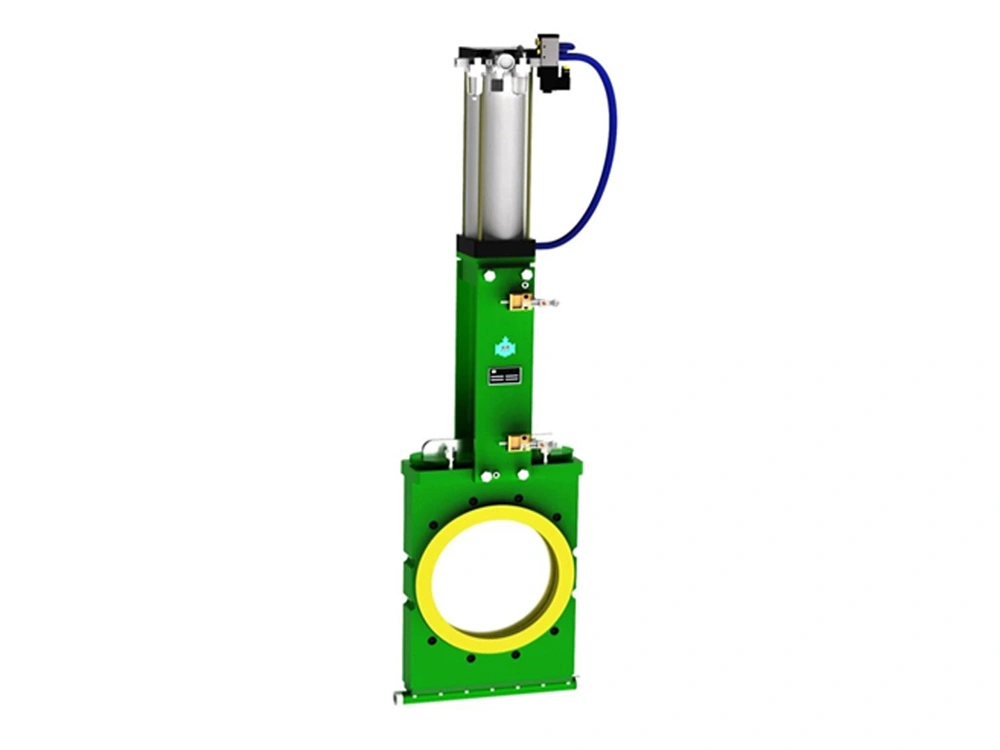

Износостойкая шламовая ножевая задвижка большого диаметра (80-500 мм)

• Номинальный диаметр: DN80-DN500
• Номинальное давление: PN1.0-PN2.5 МПа
• Присоединение: фланцевое (GB/T 9124, ANSI B16.5)
• Рабочая среда: шлам
• Рабочая температура: от -40 до +120 °C
• Способ управления: ручной, электрический, пневматический, гидравлический
• Контроль и испытания: GB/T 13927, API 598

Абразивостойкая ножевая задвижка разработана для шламовых систем, подверженных интенсивному износу, накоплению осадка, утечкам и блокировке арматуры. Такие проблемы часто встречаются при закладке выработанного пространства в шахтах, обогащении полезных ископаемых, транспортировке и обезвоживании хвостов обогащения, а также в системах подачи цементного шлама, золоудаления, промывки угля, транспортировки шлама и летучей золы.
Стандартные задвижки для шлама, используемые в этих системах, часто страдают от плохой герметичности, заклинивания материала и короткого срока службы. На основе многолетнего опыта управления процессами в горнодобывающей промышленности и исследований износа арматуры компания SDPLDL разработала шламовую ножевую задвижку серии DZF-Z. Она сочетает в себе преимущества отечественных и зарубежных конструкций шламовых задвижек с улучшенной системой уплотнения и оптимизированной конструкцией.
В проточной части и зонах уплотнения клапана используются высокоизносостойкие полиэфирные материалы, а специальная самоочищающаяся структура помогает снизить накопление осадка и затвердевание материала в нижней части задвижки. Данное конструктивное решение обеспечивает надежную герметичность как при низком, так и при высоком давлении, а срок службы задвижки в системах транспортировки шлама может более чем в десять раз превышать срок службы стандартной шламовой арматуры.

• Интегрированная износостойкая конструкция уплотнения:
  Седло клапана, зоны уплотнения и компоненты проточной части представляют собой единую цельную конструкцию из износостойких полиэфирных материалов, что повышает долговечность и продлевает срок службы в системах с абразивными шламами.
• Самоочищающаяся конструкция уплотнения:
  Зона контакта между ножом (шибером) и седлом клапана имеет гибкую самопромывающуюся структуру, которая помогает уменьшить накопление и затвердевание материала в нижней части задвижки.
• Высокопрочный шток клапана:
  Шток изготовлен из нержавеющей или легированной стали с термической обработкой, что повышает прочность и снижает вероятность деформации штока в процессе эксплуатации.
• Конструктивные компоненты из нержавеющей стали:
  Нож задвижки, болты и крепежные элементы изготовлены из нержавеющей стали для повышения долговечности и коррозионной стойкости.

Подходит для шламовых трубопроводных систем в горнодобывающей промышленности, включая линии транспортировки цементного шлама, рудной пульпы, шлакового шлама, угольного шлама, хвостов обогащения и шлама отстойников, где требуются высокая износостойкость и стабильная герметичность.

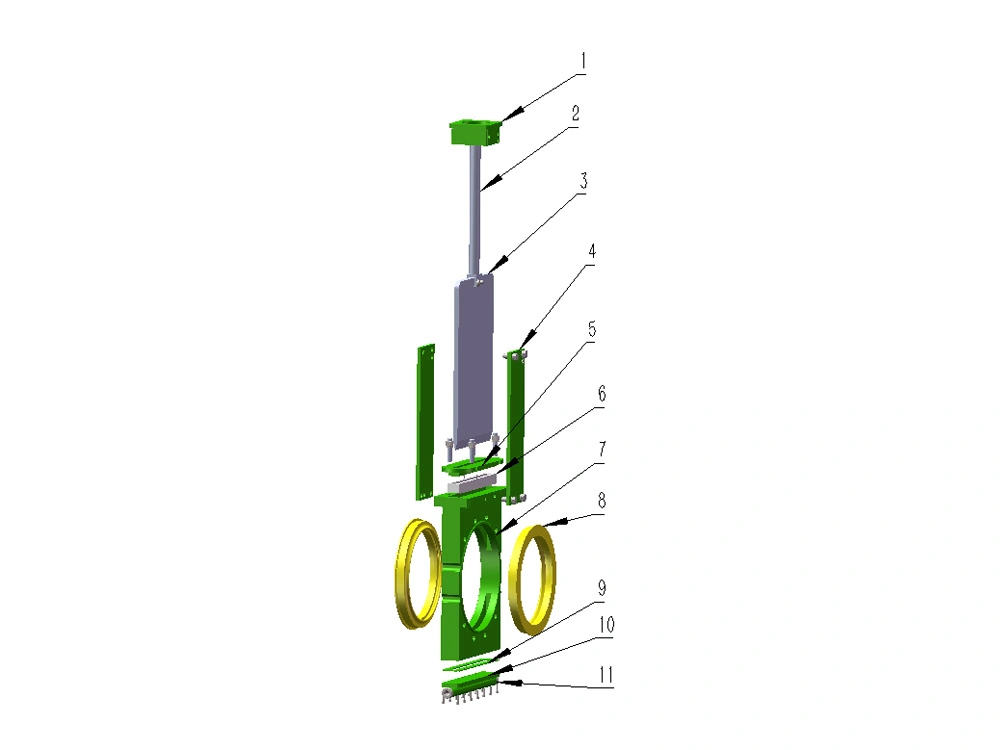

No.	Компоненты	Maтериал	Количество
1	Корпус подшипника	WCB	1
2	Шток	45#	1
3	Затвор	304	1
4	Опорная пластина	Q235	2
5	Крышка сальника	WCB	1
6	Уплотнительный блок	Резина	1
7	Корпус	WCB	1
8	Втулка	PU	2
9	Прокладка	Листовая резина	1
10	Нижняя пластина	Q235	1
11	Дренажный патрубок	Q235	1

PN1.6MПа

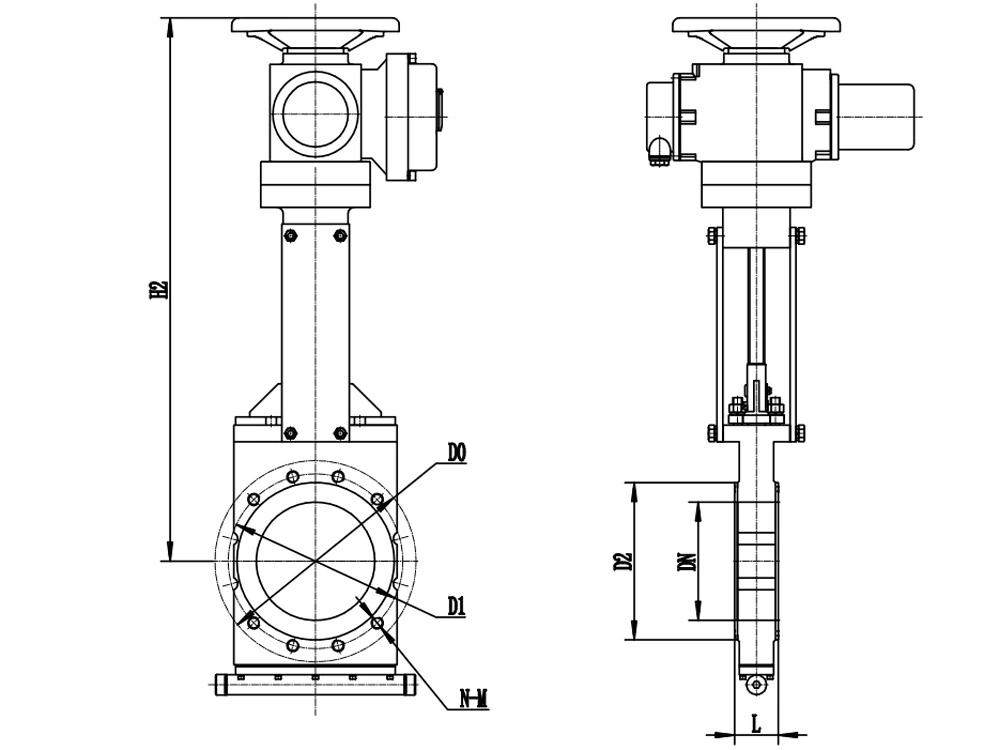

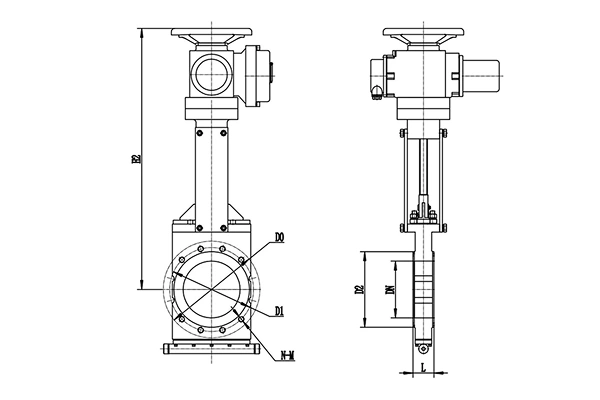

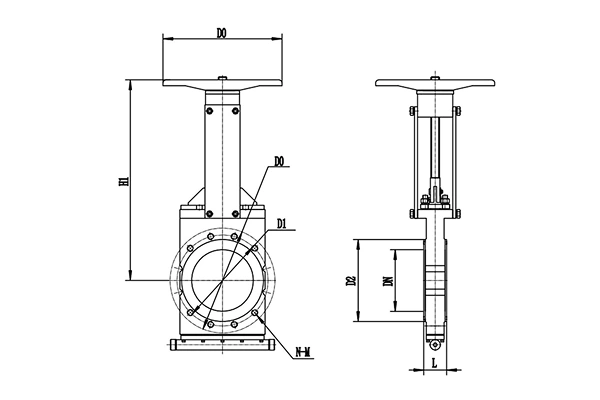

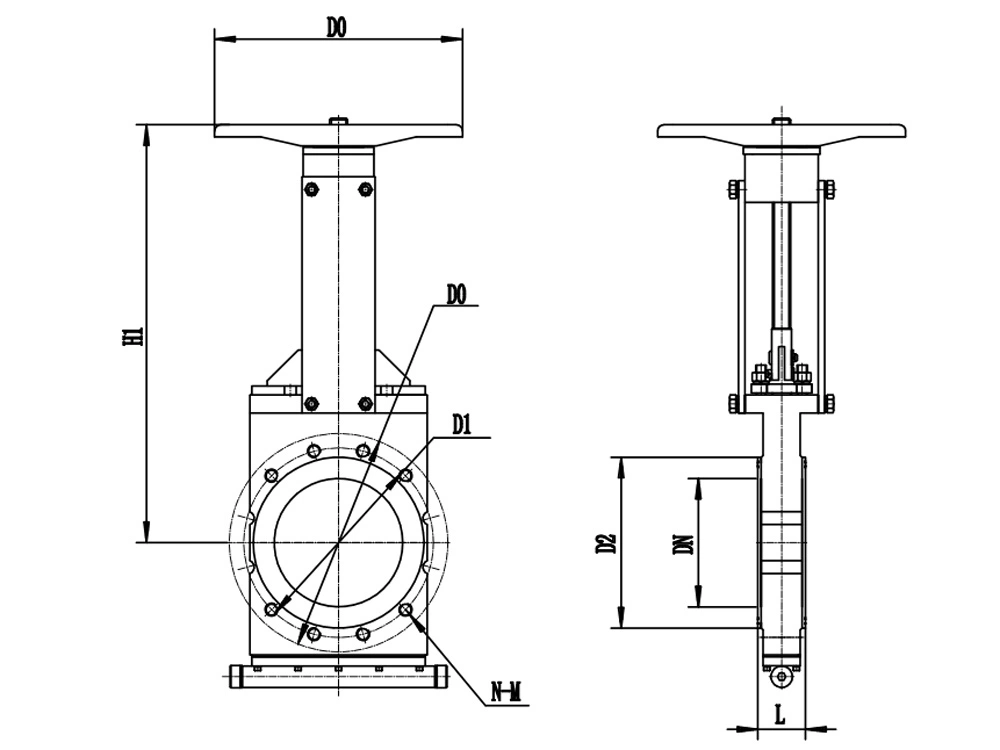

Размеры		L	D	D1	D2	D0	N-M	H1 (С ручным управлением)	H2 (С электроприводом)
DN	NPS	мм	мм	мм	мм	мм	мм	мм	мм
80	3"	55	200	160	132	240	8-M16	380	660
100	4"	55	220	180	156	240	8-M16	460	740
150	6"	60	285	240	211	300	8-M20	550	830
200	8"	70	340	295	266	300	12-M20	650	920
250	10"	70	405	355	319	400	12-M24	730	1010
300	12"	76	460	410	370	400	12-M24	830	1158
350	14"	76	520	470	429	550	16-M24	910	1238
400	16"	82	580	525	480	550	16-M27	1020	1348

Примечания:
1. Приведенные чертежи клапанов служат исключительно для ознакомления.
2. Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
3. Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
