Модель: NH

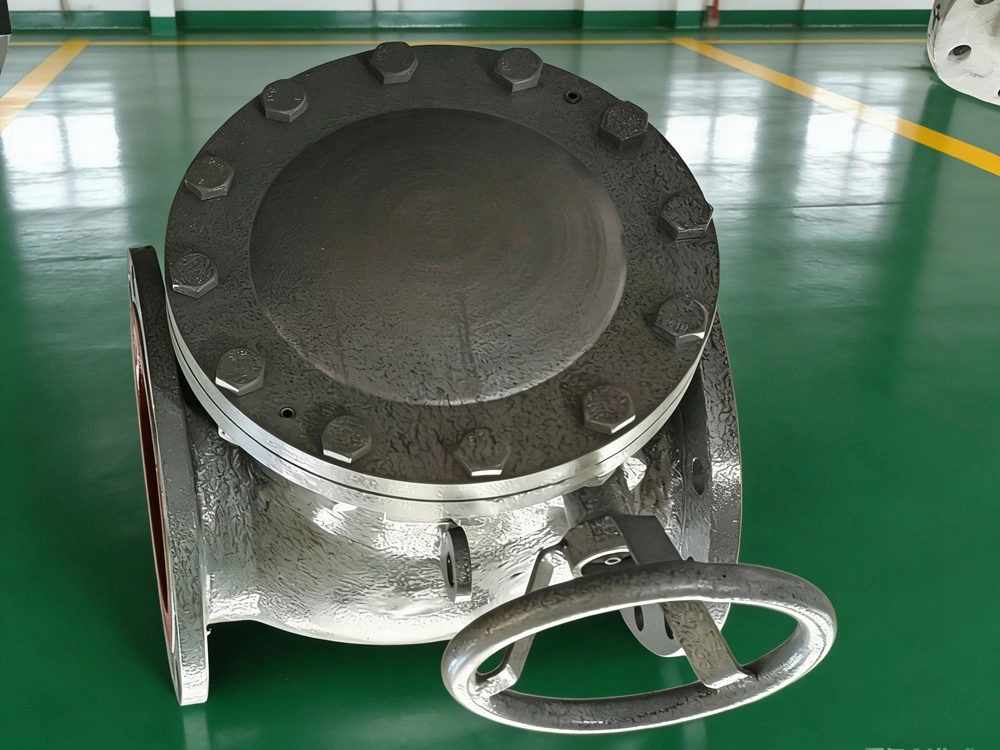

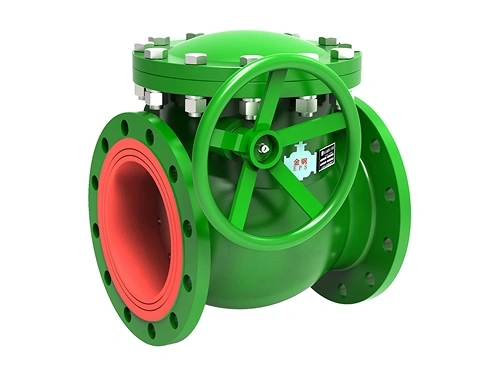

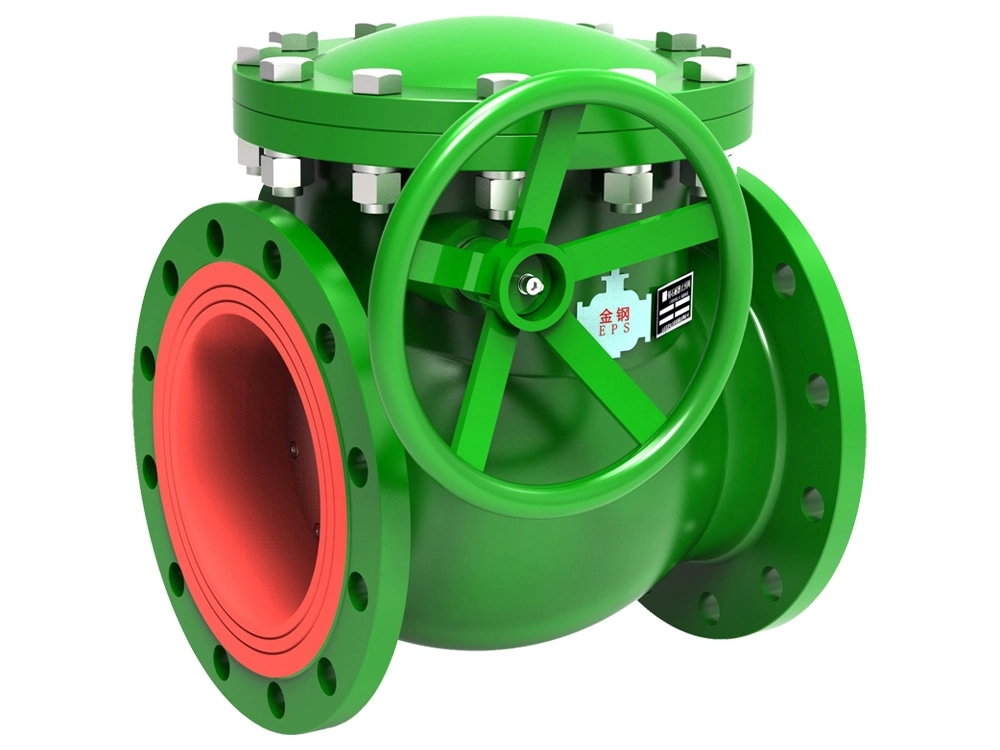

Износостойкий обратный клапан с футеровкой из плавленого литого базальта

Номинальный диаметр: DN80-DN500

Номинальное давление: PN1.0-PN10.0 МПа

Фланцевое соединение: GB/T 9124, ANSI B16.5

Рабочая среда: шлам, золошлаковая пульпа, нефть, агрессивные среды и др.

Рабочая температура: от -40 до 120 ℃

Тип управления: автоматический, пневматический

Давление подачи воздуха: PN0.3-PN0.7 МПа

Испытания и контроль: GB/T 13927, API 598

Износостойкий обратный клапан с футеровкой из плавленого литого базальта эффективно решает проблемы быстрого износа и потери герметичности, с которыми сталкиваются стандартные обратные клапаны в системах транспортировки абразивных шламов и агрессивных сред. Оптимизированная конструкция шламового клапана в сочетании с износостойкой базальтовой внутренней облицовкой обеспечивает повышенную долговечность и надежность эксплуатации в тяжелых промышленных условиях, включая горнодобывающую промышленность, системы золоудаления и химическое производство.
Футеровка из плавленого литого базальта обладает превосходной устойчивостью к абразивному износу частицами и воздействию агрессивных сред. Это делает её идеальным решением для технологических систем с высоким содержанием твердых фракций, таких как линии транспортировки гидросмесей (шлама) и летучей золы. Благодаря показателю кислотостойкости свыше 99%, базальтовая облицовка гарантирует стабильную работу клапана в агрессивных и химических средах, существенно снижая износ от трения абразивных материалов. Конструкция клапана с тройным эксцентриситетом снижает трение элементов в процессе работы. Это минимизирует износ рабочих поверхностей в тяжелых абразивных условиях и позволяет сохранять надежную герметичность, соответствующую стандарту ANSI B16.104 Класс VI, в течение длительного срока службы.

• Горнодобывающая промышленность
  Износостойкий обратный клапан с футеровкой из плавленого литого базальта широко применяется в системах транспортировки высококонцентрированных шламов, где интенсивный абразивный износ твердыми частицами может быстро вывести из строя стандартную арматуру. Внутренняя облицовка из плавленого базальта и напыление из карбида вольфрама обеспечивают высокую стойкость к непрерывной эрозии рабочей средой. При этом соответствие стандарту герметичности ANSI B16.104 Класс VI снижает риски утечки шлама и помогает поддерживать стабильную работу технологических систем при обогащении полезных ископаемых.
• Экологический инжиниринг и очистка сточных вод
  В системах возврата активного ила на очистных сооружениях гладкая поверхность базальтовой футеровки помогает снизить гидравлическое сопротивление потока. Это способствует сокращению энергопотребления системы и позволяет уменьшить частоту проведения технического обслуживания при длительной эксплуатации оборудования.

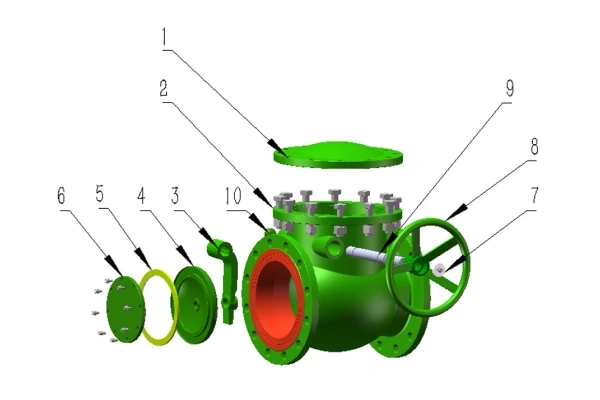

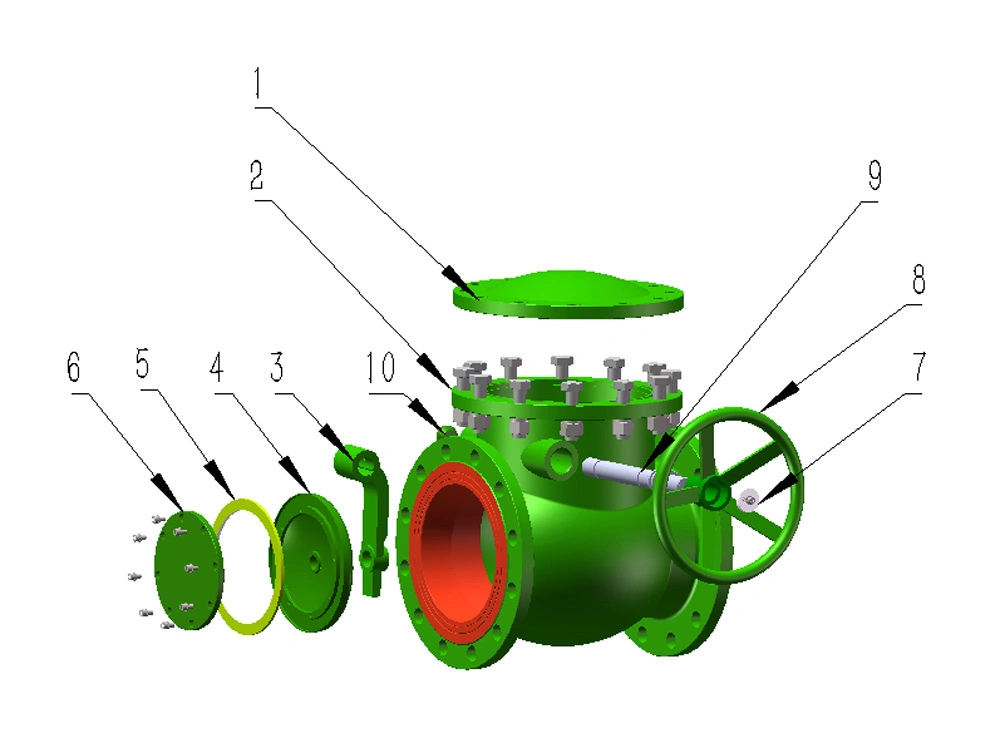

No.	Компоненты	Maтериал	Количество
1	Крышка	WCB	1
2	Корпус	WCB	1
3	Рычаг	WCB	1
4	Диск	WCB	1
5	Уплотнительное кольцо	PU	1
6	Прижим уплотнения	WCB	1
7	Стопорная шайба вала	Q235	1
8	Маховик (в сборе)	WCB	1
9	Ось рычага	40Cr	1
10	Заглушка вала	Q235	1

PN1.0MПа

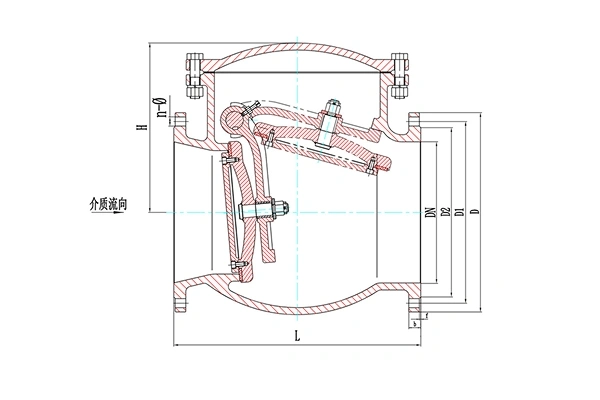

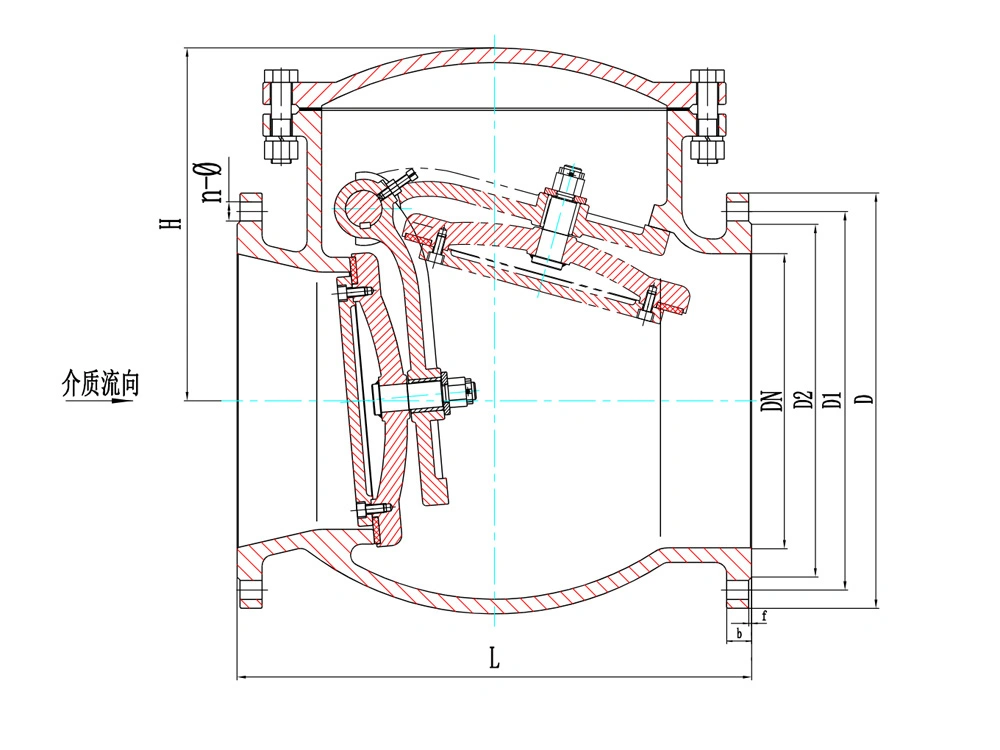

Размеры		L	D	D1	D2	n-Ø	H
DN	NPS	мм	мм	мм	мм	мм	мм
80	3"	270	200	160	132	8-18	186
100	4"	320	220	180	156	8-18	216
125	5"	360	250	210	184	8-18	243
150	6"	365	285	240	211	8-22	276
175	7"	375	315	270	240	8-22	290
200	8"	380	340	295	266	8-22	302
225	9"	425	370	325	295	8-22	327
250	10"	460	395	350	319	12-22	355
300	12"	550	445	400	370	12-22	375
350	14"	610	505	460	429	16-22	433
400	16"	700	565	515	480	16-26	472
450	18"	780	615	565	530	20-26	520
500	20"	860	670	620	582	20-26	560

PN1.6MПа

Размеры		L	D	D1	D2	n-Ø	H
DN	NPS	мм	мм	мм	мм	мм	мм
80	3"	270	200	160	132	8-18	186
100	4"	320	220	180	156	8-18	216
125	5"	360	250	210	184	8-18	243
150	6"	365	285	240	211	8-22	276
175	7"	375	315	270	240	8-22	290
200	8"	380	340	295	266	12-22	302
225	9"	425	370	325	295	12-22	327
250	10"	460	405	355	319	12-26	355
300	12"	550	460	410	370	12-26	375
350	14"	610	520	470	429	16-26	433
400	16"	700	580	525	480	16-30	472
450	18"	780	640	585	548	20-30	520
500	20"	860	715	650	609	20-33	560

PN2.5MПа

Размеры		L	D	D1	D2	n-Ø	H
DN	NPS	мм	мм	мм	мм	мм	мм
80	3"	270	200	160	132	8-18	186
100	4"	320	235	190	156	8-22	216
125	5"	360	270	220	184	8-26	243
150	6"	365	300	250	211	8-26	276
175	7"	375	330	280	248	12-26	290
200	8"	380	360	310	274	12-26	302
225	9"	425	395	340	302	12-30	327
250	10"	460	425	370	330	12-30	355
300	12"	550	485	430	389	16-30	375
350	14"	610	555	490	448	16-33	433
400	16"	700	620	550	503	16-36	472
450	18"	780	670	600	548	20-36	520
500	20"	860	730	660	609	20-36	560
600	24"	1050	845	770	720	20-39	650

PN4.0MПа

Размеры		L	D	D1	D2	n-Ø	H
DN	NPS	мм	мм	мм	мм	мм	мм
80	3"	306	200	160	132	8-18	207
100	4"	330	235	190	156	8-22	266
125	5"	370	270	220	184	8-26	285
150	6"	390	300	250	211	8-26	315
175	7"	430	350	295	258	12-30	340
200	8"	440	375	320	284	12-30	360
225	9"	470	420	355	315	12-33	378
250	10"	520	450	385	345	12-33	410
300	12"	610	515	450	409	16-33	435
350	14"	660	580	510	465	16-36	493
400	16"	750	660	585	535	16-39	535
450	18"	800	685	610	560	20-39	590

PN6.3MПа

Размеры		L	D	D1	D2	n-Ø	H
DN	NPS	мм	мм	мм	мм	мм	мм
80	3"	306	215	170	140	8-22	207
100	4"	330	250	200	168	8-25	266
125	5"	370	295	240	202	8-30	285
150	6"	390	345	280	240	8-33	315
175	7"	430	375	310	270	12-33	340
200	8"	440	415	345	300	12-33	360
225	9"	470	440	370	325	12-33	378
250	10"	520	470	400	352	12-39	410
300	12"	610	530	460	412	16-39	435
350	14"	660	600	525	465	16-39	493
400	16"	750	670	585	535	16-42	535

Примечания:
1. Приведенные чертежи клапанов служат исключительно для ознакомления.
2. Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
3. Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
