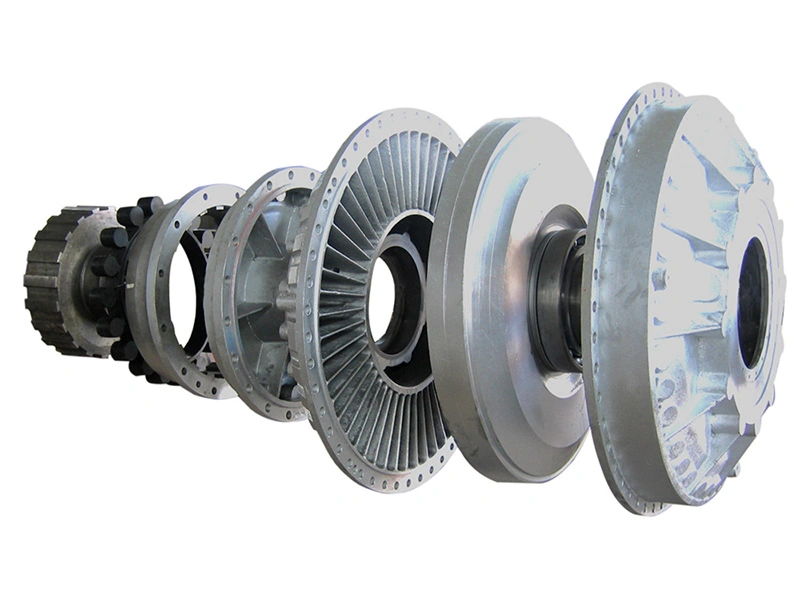

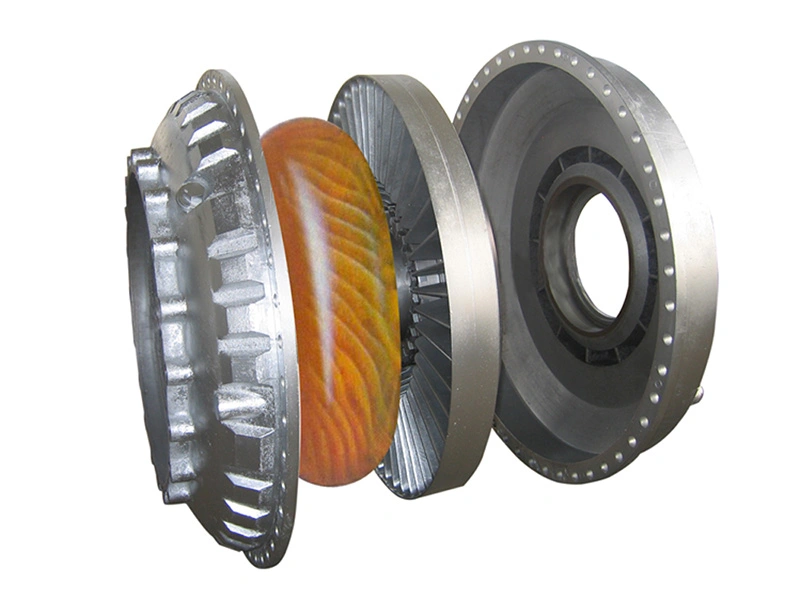

Гидромуфты предназначены для плавной передачи крутящего момента и контролируемого пуска промышленного оборудования. Во время запуска мощность передается постепенно через рабочую жидкость и рабочее колесо, что снижает ударные нагрузки и помогает защитить электродвигатели, редукторы, конвейеры, дробилки и другое вращающееся оборудование от повреждений.

Регулировка уровня масла через заливное или сливное отверстие позволяет точно настраивать характеристики пуска в зависимости от условий эксплуатации. Это обеспечивает более плавный запуск оборудования, снижает резкие скачки крутящего момента, вибрацию и механические нагрузки. Кроме того, гидромуфта обеспечивает надежную защиту от перегрузок, способствуя увеличению срока службы всей приводной системы.

  • Двойная защита плавкими предохранительными пробками Гидромуфта оснащена двумя плавкими предохранительными пробками, которые защищают оборудование от перегрева, возникающего вследствие перегрузок со стороны приводимого механизма или электродвигателя.
  • Опциональная система датчика приближения По запросу гидромуфта может оснащаться датчиком приближения, который помогает предотвращать утечку рабочей жидкости и обеспечивает возможность сброса защитного выключателя при частых перегрузках.
  • Опциональная система тепловой защиты Опциональный сменный тепловой расцепитель, подключенный к системе выключателя, автоматически предотвращает утечку рабочей жидкости при чрезмерном повышении температуры.
Области применения

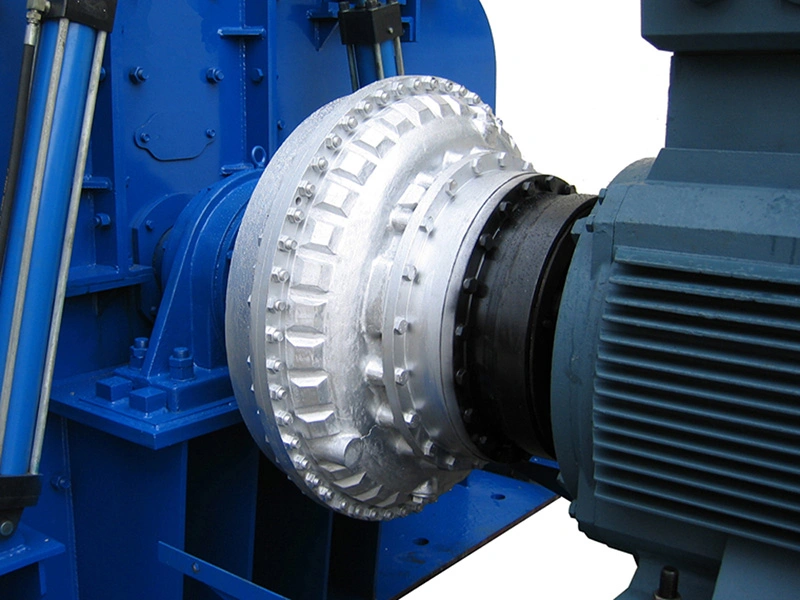

Гидромуфты подходят для широкого спектра промышленных приводных систем, включая ленточные и скребковые конвейеры, ковшовые элеваторы, шаровые мельницы, лебедки, дробилки, экскаваторы, смесители, правильные машины, краны и другое тяжелое промышленное оборудование.

Руководство по выбору

При стандартных условиях эксплуатации и отсутствии специальных требований модель гидромуфты выбирается по частоте вращения электродвигателя (входной скорости гидромуфты) и требуемой передаваемой мощности в соответствии с таблицей подбора моделей. В качестве рабочей жидкости используется масло.

Гидромуфта с ограничением крутящего момента (нефтяная среда)
 Модель об/мин 600  об/мин 7200  9700 об/мин об/мин 14500  об/мин 17500
Передаваемая мощность
YOX360 2.5~5 6~12 20~40 35~70
YOX380 3~7 8~16 25~50 45~90
YOX400 5~10 12~25 30~65 55~120
YOX420 6~12 13~26 40~80 70~140
YOX450 9~18 20~40 60~120 110~220
YOX500 15~30 35~65 90~200 150~325
YOX510 16~32 36~72 100~205 170~340
YOX562 25~50 60~120 180~360 300~600
YOX600 35~65 80~150 240~480 350~700
TVA650 50~100 120~240 320~640 450~900
TVA750 48~100 90~190 220~440 500~1000 800~1000
TVA866 90~190 180~360 410~825 1020~1450
YOX1000 190~400 360~800 825~1450
YOX1150 400~825 780~1600
YOX1250 600~1250 1200~2450
YOX1320 800~1600 1450~3200
YOX1550 1600~3450

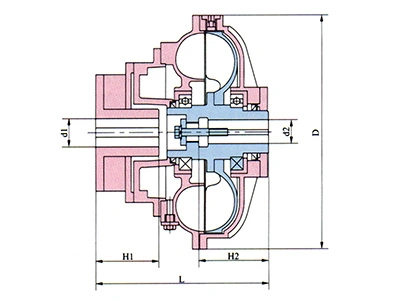

Примечания к таблице технических данных гидромуфт серии YOX с ограничением крутящего момента (стандартное исполнение)
Примечания к таблице технических данных гидромуфт серии YOX с ограничением крутящего момента (стандартное исполнение)

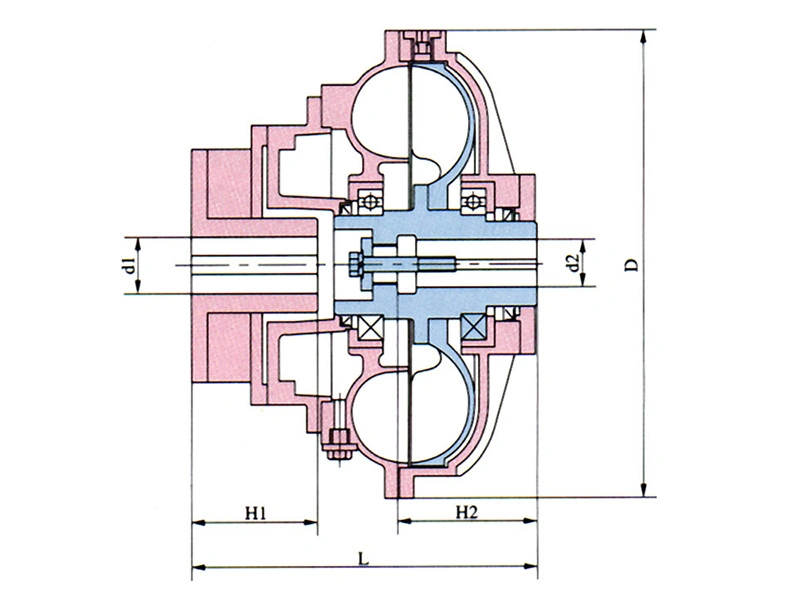

  • Если размеры H1 или H2 превышают указанные максимальные значения (H1MAX / H2MAX), размер L может быть соответственно увеличен.
  • Установочный винт во внутреннем отверстии вала, показанный на чертеже, является опциональным элементом.
Модель  Мин  D Входное отверстие Выходное отверстие Заправка маслом (галлоны) Масса без масла (фунты) Макс. частота вращения (об/мин) Коэффициент перегрузки
Макс D1 H1Макс D2Макс H2Макс Макс Мин .
YOX360 12.20 Ø 16.54 Ø 2.17 4.33 Ø 2.17 4.33 1.87 0.94 108 1450 2~2.5
YOX380 12.60 Ø 17.72 Ø 2.36 5.51 Ø 2.36 5.51 2.22 1.11 128 1450 2~2.5
YOX400 14.02 Ø 18.90 Ø 2.36 5.51 Ø 2.36 5.91 2.46 1.23 143 1450 2~2.5
YOX420 14.49 Ø 19.49 Ø 2.36 5.51 Ø 2.36 6.30 3.17 1.58 154 1450 2~2.5
YOX450 15.63 Ø 20.87 Ø 2.95 5.51 Ø 2.76 5.51 3.43 1.72 154 1450 2~2.5
YOX500 16.18 Ø 23.23 Ø 3.35 6.69 Ø 3.35 5.71 5.07 2.53 231 1450 2~2.5
YOX510 16.77 Ø 23.23 Ø 3.35 6.69 Ø 3.35 7.28 5.02 2.51 262 1450 2~2.5
YOX562 17.68 Ø 24.96 Ø 3.94 6.69 Ø 4.33 6.69 7.92 3.96 288 1450 2~2.5
YOX600 18.66 Ø 27.36 Ø 3.54 6.69 Ø 3.94 7.09 9.50 4.75 352 1450 2~2.5
TVA650 21.10 Ø 29.13 Ø 4.92 8.86 Ø 5.12 7.87 12.14 6.07 482 1450 2~2.5
TVA750 24.37 Ø 33.15 Ø 5.51 9.84 Ø 5.91 9.84 17.95 8.98 730 1450 2~2.5
TVA866 27.72 Ø 38.50 Ø 6.30 11.02 Ø 6.30 10.43 29.30 14.65 1034 1450 2~2.5
YOX1000 29.29 Ø 44.29 Ø 6.30 9.84 Ø 6.30 11.02 38.02 19.01 1320 970 2~2.5
YOX1150 33.46 Ø 50.98 Ø 7.09 11.81 Ø 7.09 11.81 58.08 29.04 2002 720 2~2.5
YOX1250 35.43 Ø 55.35 Ø 7.87 13.78 Ø 7.87 13.78 71.28 35.64 2565 720 2~2.5
YOX1320 37.52 Ø 58.46 Ø 7.87 13.78 Ø 7.87 13.78 86.59 43.30 3168 720 2~2.5

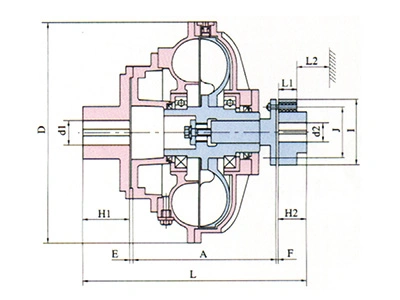

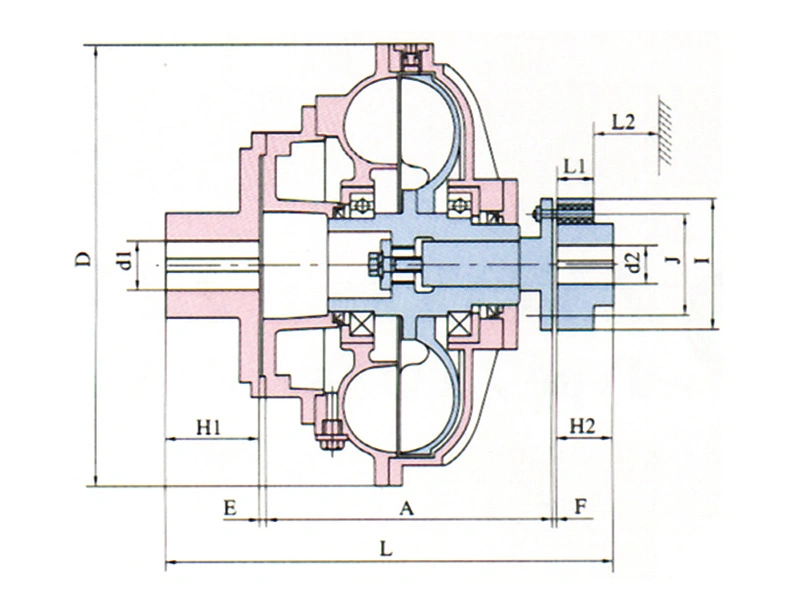

Гидромуфта серии YOXE с ограничением крутящего момента
Гидромуфта серии YOXE с ограничением крутящего момента
  • Гидромуфты серии YOXE сочетают стандартную конструкцию гидромуфты с упругой муфтой, что упрощает центровку, монтаж и техническое обслуживание оборудования в процессе эксплуатации и сервисного обслуживания.
Model D E A F L1 L2Мин  I J Макс d1 Макс D2 Заправка маслом (галлоны) Масса без масла (фунты) Макс. частота вращения (об/мин) Коэффициент перегрузки
Макс.   Мин
YOXE400 Ø 18.90 0.20 12.95 0.24 1.77 2.17 Ø 7.48 Ø 5.51 Ø 2.36 Ø 2.36 2.46 1.23 132 1450 2~2.5
YOXE420 Ø 19.49 0.20 12.95 0.24 1.77 2.17 Ø 7.48 Ø 5.51 Ø 2.36 Ø 2.36 3.17 1.58 176 1450 2~2.5
YOXE450 Ø 20.87 0.24 14.65 0.24 1.77 2.17 Ø 8.66 Ø 6.69 Ø 2.76 Ø 2.76 3.43 1.72 308 1450 2~2.5
YOXE500 Ø 23.23 0.20 14.45 0.24 2.17 2.76 Ø 7.87 Ø 7.68 Ø 3.35 Ø 3.35 5.07 2.53 297 1450 2~2.5
YOXE510 Ø 23.23 0.20 15.87 0.24 2.17 2.76 Ø 10.24 Ø 7.68 Ø 3.35 Ø 3.35 5.02 2.51 352 1450 2~2.5
YOXE562 Ø 24.96 0.20 16.06 0.31 2.17 3.15 Ø 11.22 Ø 8.46 Ø 3.94 Ø 3.94 7.92 3.96 528 1450 2~2.5
YOXE600 Ø 27.36 0.24 18.27 0.39 2.76 3.74 Ø 12.99 Ø 9.65 Ø 4.33 Ø 3.94 9.50 4.75 539 1450 2~2.5
TVAE650 Ø 29.13 0.20 18.66 0.24 2.76 3.74 Ø 12.20 Ø 9.06 Ø 4.33 Ø 3.54 12.14 6.07 572 1450 2~2.5
TVAE750 Ø 33.15 0.24 21.26 0.24 3.54 4.33 Ø 14.17 Ø 10.43 Ø 4.72 Ø 4.13 17.95 8.98 880 1450 2~2.5
TVAE866 Ø 38.50 0.28 24.29 0.47 3.54 4.33 Ø 16.14 Ø 12.20 Ø 6.30 Ø 6.30 29.30 14.65 1254 970 2~2.5
YOXE1000 Ø 44.29 0.39 28.70 0.47 4.25 8.27 Ø 22.44 Ø 17.72 Ø 6.30 Ø 6.30 38.02 19.01 2618 720 2~2.5
YOXE1150 Ø 50.98 0.31 32.68 0.47 5.12 8.27 Ø 22.44 Ø 17.72 Ø 7.09 Ø 9.45 58.08 29.04 3784 720 2~2.5

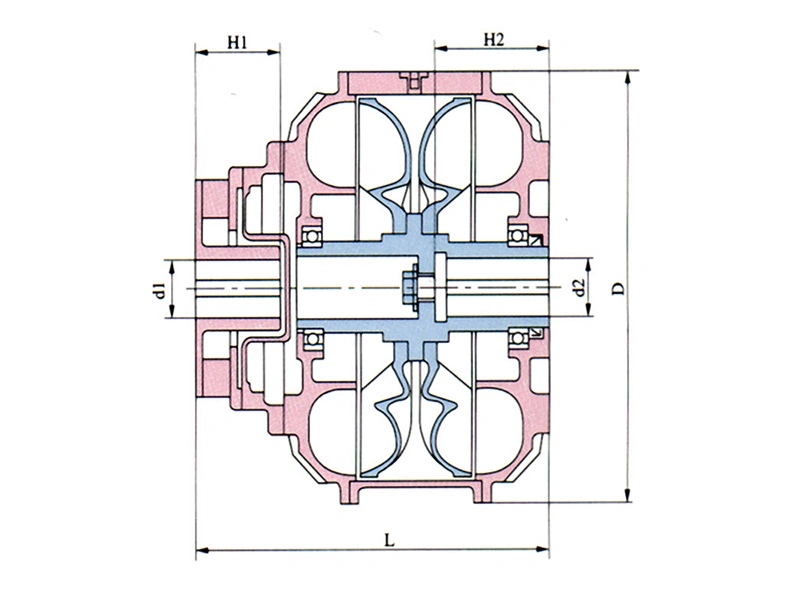

Двухкамерная гидромуфта серии YOXSQ с ограничением крутящего момента
Двухкамерная гидромуфта серии YOXSQ с ограничением крутящего момента
  • Передаваемая мощность гидромуфты серии YOXSQ в два раза выше, чем у стандартной модели того же типоразмера.
  • Установочный винт во внутреннем отверстии вала, показанный на чертеже, является опциональным элементом.
Модель  Мин  D Входное отверстие Выходное отверстие Заправка маслом (галлоны) Масса без масла (фунты) Макс. частота вращения (об/мин) Коэффициент перегрузки
D1Макс H1Макс D2Макс H2Макс Макс.  Мин.
YOXSQ400 18.50 Ø18.90 Ø2.36 5.51 Ø2.36 5.91 4.75 2.38 264 1450 2~2.5
YOXSQ450 19.69 Ø20.87 Ø2.95 5.51 Ø2.76 5.91 6.60 3.30 308 1450 2~2.5
YOXSQ500 22.05 Ø23.23 Ø3.35 6.69 Ø3.35 6.69 9.50 4.75 396 1450 2~2.5
YOXSQ562 24.02 Ø25.59 Ø3.54 6.69 Ø3.94 7.09 13.20 6.60 572 1450 2~2.5
YOXSQ600 25.20 Ø27.36 Ø3.54 6.69 Ø3.94 7.09 18.48 9.24 660 1450 2~2.5
TVASQ650 27.95 Ø29.13 Ø4.72 8.86 Ø5.12 7.87 23.76 11.88 880 1450 2~2.5
TVASQ750 31.50 Ø33.15 Ø5.51 9.84 Ø5.51 8.27 33.79 16.90 1430 1450 2~2.5

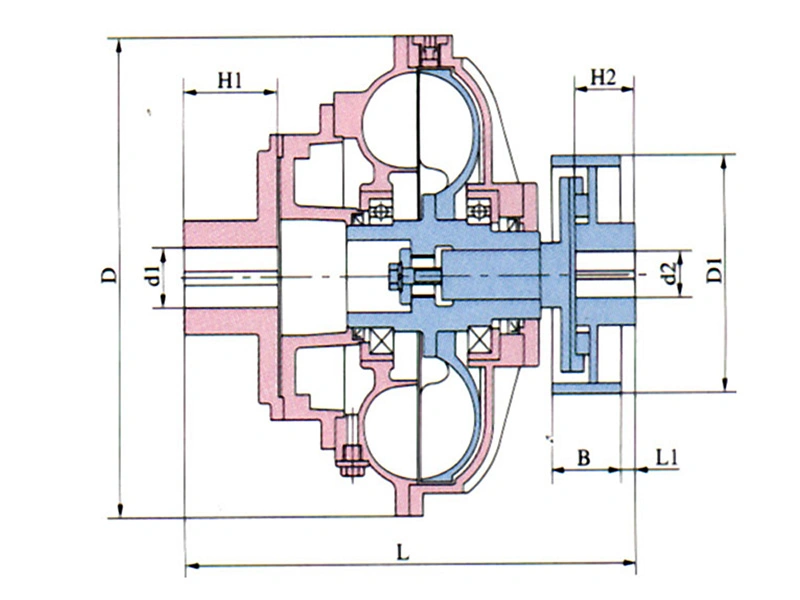

Гидромуфта серии YOXB с ограничением крутящего момента и тормозным колесом
Гидромуфта серии YOXB с ограничением крутящего момента и тормозным колесом

Гидромуфты серии YOXB объединяют функции гидромуфты и тормозного колеса, что делает их пригодными для промышленных приводных систем, требующих как передачи мощности, так и контролируемого торможения.
Размеры тормозного колеса могут быть изготовлены по индивидуальным требованиям заказчика.

Mодель  Мин D L1 Входное отверстие Выходное отверстие Тормозной шкив Заправка маслом (галлоны) Масса без масла (фунты) Макс. частота вращения (об/мин) Коэффициент перегрузки
d1Макс H1Макс Макс d2 Макс H2 D1 B Макс.  Мин
YOXB400 21.89 Ø18.90 0.39 Ø2.76 5.51 Ø2.76 5.51 Ø12.40 5.91 2.46 1.23 240 1450 2~2.5
YOXB450 22.83 Ø20.87 0.39 Ø2.95 5.51 Ø2.76 5.51 Ø12.40 5.91 3.43 1.72 275 1450 2~2.5
YOXB500 26.14 Ø23.23 0.39 Ø3.54 6.69 Ø3.54 6.69 Ø15.75 7.48 5.07 2.53 330 1450 2~2.5
YOXB562 28.98 Ø25.59 0.39 Ø3.94 8.27 Ø3.94 8.27 Ø15.75 7.48 7.13 3.56 442 1450 2~2.5
YOXB600 31.10 Ø27.36 0.59 Ø3.94 8.27 Ø4.33 8.27 Ø19.69 8.27 9.50 4.75 572 1450 2~2.5
TVAB650 32.64 Ø29.13 0.59 Ø4.92 8.86 Ø5.12 8.86 Ø19.69 8.27 12.14 6.07 843 1450 2~2.5
TVAB750 37.01 Ø33.15 0.59 Ø5.51 9.84 Ø5.91 9.84 Ø24.80 10.43 17.95 8.98 1052 1450 2~2.5
TVAB866 40.94 Ø38.50 0.79 Ø5.91 9.84 Ø5.91 9.84 Ø24.80 10.43 29.30 14.65 1419 1450 2~2.5
YOXB1000 44.88 Ø44.29 0.98 Ø5.91 9.84 Ø5.91 9.84 Ø27.56 11.81 38.02 19.01 1863 720 2~2.5
YOXB1150 51.18 Ø50.98 1.18 Ø6.69 13.78 Ø6.69 13.78 Ø31.50 13.39 58.08 29.04 2314 720 2~2.5

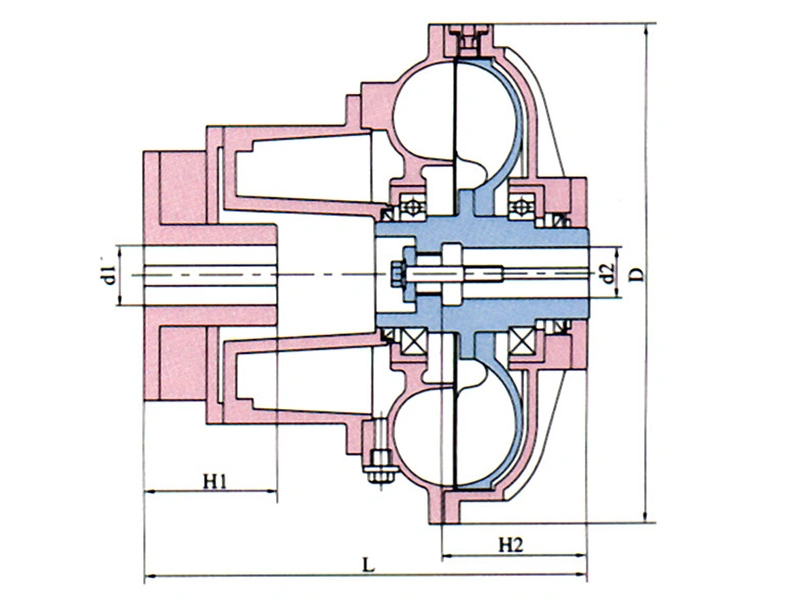

Гидромуфта серии YOXY с ограничением крутящего момента и увеличенной задней камерой
Гидромуфта серии YOXY с ограничением крутящего момента и увеличенной задней камерой
  • Гидромуфты серии YOXY оснащены увеличенной задней вспомогательной камерой, что позволяет увеличить время поступления масла из вспомогательной камеры в рабочую. Такая конструкция снижает пусковой крутящий момент и увеличивает время разгона, благодаря чему гидромуфта особенно подходит для ленточных конвейеров и другого оборудования, требующего плавного пуска. Кроме того, она уменьшает ударные нагрузки на конвейерную ленту и способствует увеличению срока ее службы.
  • Установочный винт во внутреннем отверстии вала, показанный на чертеже, является опциональным элементом.
Moдель  Мин  D Входное отверстие Выходное отверстие Заправка маслом (галлоны) Масса без масла (фунты) Макс. частота вращения (об/мин) Коэффициент перегрузки
Макс D1 Макс H1 Макс D2 Макс H2 Макс.  Мин.
YOXY360 14.17 Ø16.54 Ø2.17 4.33 Ø2.17 4.33 1.87 0.94 108 1450 1.2~2.35
YOXY400 15.35 Ø18.90 Ø2.36 5.51 Ø2.36 5.91 2.46 1.23 143 1450 1.2~2.35
YOXY450 17.52 Ø20.87 Ø2.95 5.51 Ø2.76 5.51 3.43 1.72 154 1450 1.2~2.35
YOXY500 20.08 Ø23.23 Ø3.35 6.69 Ø3.35 5.71 5.07 2.53 231 1450 1.2~2.35
YOXY562 20.87 Ø24.96 Ø3.54 6.69 Ø3.94 7.09 7.13 3.56 308 1450 1.2~2.35
YOXY600 22.64 Ø27.36 Ø3.54 6.69 Ø3.94 7.09 9.50 4.75 352 1450 1.2~2.35
TVAY650 25.59 Ø29.13 Ø4.92 8.86 Ø5.12 7.87 12.14 6.07 482 1450 1.2~2.35
TVAY750 26.77 Ø33.15 Ø5.51 9.65 Ø5.91 9.45 17.95 8.98 730 1450 1.2~2.35
TVAY866 32.28 Ø38.50 Ø6.30 11.02 Ø6.30 10.43 29.30 14.65 1034 1450 1.2~2.35
YOXY1000 33.27 Ø44.29 Ø6.30 8.27 Ø6.30 11.02 38.02 19.01 1320 970 1.2~2.35
YOXY1150 37.80 Ø50.98 Ø7.09 8.66 Ø7.09 11.81 58.08 29.04 2002 720 1.2~2.35
YOXY1320 42.32 Ø58.46 Ø7.87 9.45 Ø7.87 13.78 86.59 43.30 3036 720 1.2~2.35
