Трубопроводна арматура, изготовленная методом литья

Трубопроводна арматура, изготовленная методом литья по выплавляемым моделям.

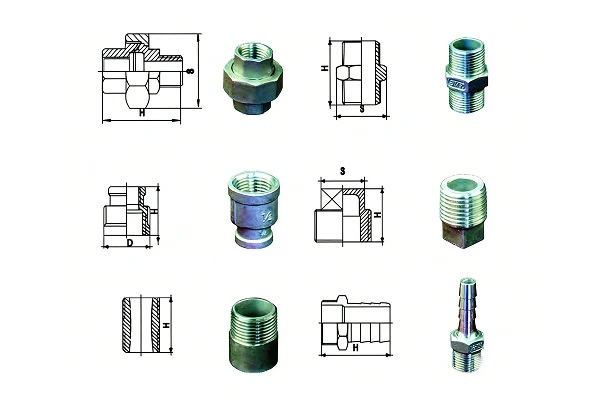

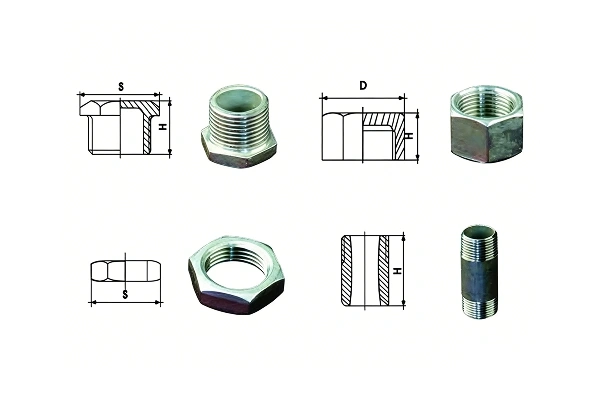

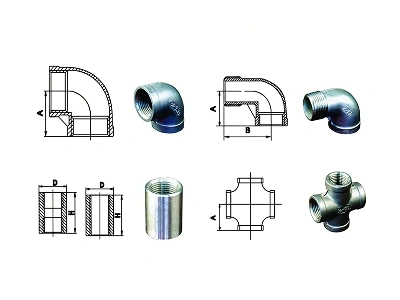

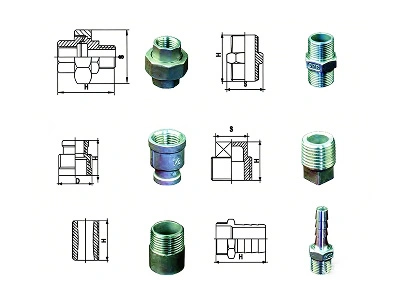

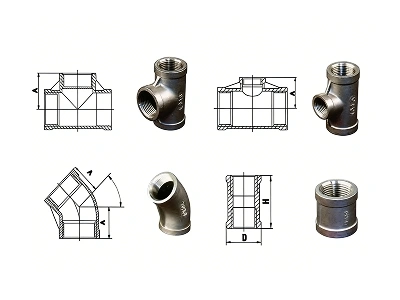

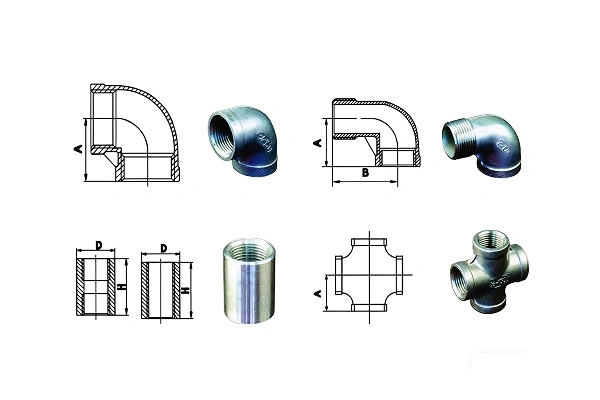

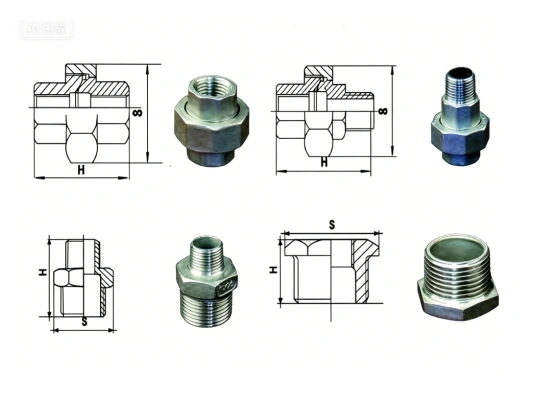

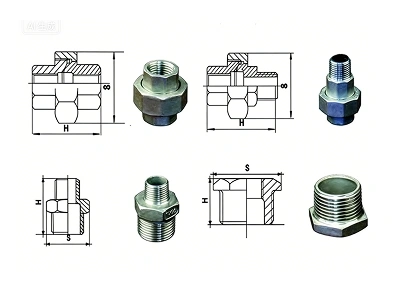

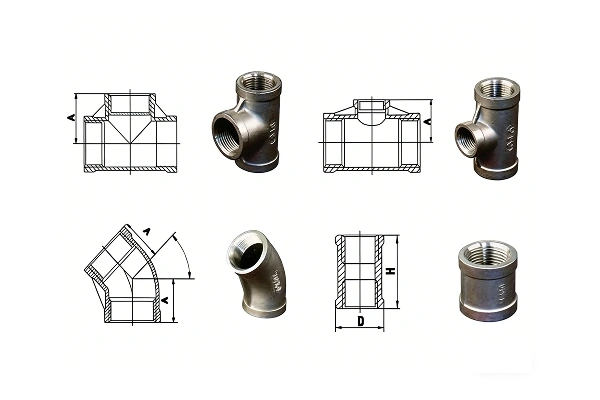

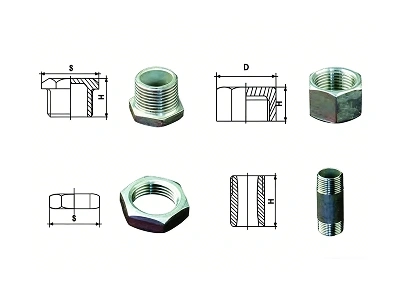

No.	1	2	4		5	6		7/8		9		11		12		13		14		15		16		17		18		19		20		21		22	23	24		25	26
Размеры	A	A	A	B	A	D	H	D	H	D	H	S	H	S	H	s	H	S	H	S	H	s	H	D	H	S	H	S	H	D	H	S	H	H	S	D	H	H	H
1/8"	18		17	26	19	15.5	27	14.5	23	14.5	11.5	29	32	29		29		17	32	17	32	7.7	17.5	15		7	16	14	17	5.5	14	18	17	40	17	35	12	40	30
1/4"	19		19	30	21	18.4	27	18	27	18	13.5	29	32	29	50.5	29	31	19	34	17	33	17	18	8.5	19	9	19	17	18	8.4	15	18	17	44	19	38	13	40	30
3/8"	23		23	35	23	21.8	30	21.5	29	21.5	14.5	34	34.5	34	55.5	34	31.5	21	36	21	35	21	19	25	19	12	21	21	19	21.8	17	22	18	51	24	41	13	40	30
1/2"	27	27	27	40	25	28	36	26.5	37	26.5	18.5	39	39.5	39	62	39	34.5	26	42	26	38	26	22	28	32	14	25	26	22	28	20	26	20	63	30	45	15	60	35
3/4"	32	32	32	47	30	34	39	32.5	40	32.5	20	47	42	47	68	47	40	31	47	31	42	31	25	34.5	36	17	28	31	25	34	24	33	22	65	38	51	17	60	40
1"	38	38	38	54	32	43	45	40	44	40	22	58	48	58	76.5	58	43.5	38	52	38	48	38	27	43	37	19	31	38	27	48	28	39	25	74	43	57	19	80	40
1 1/4"	46		46	62	33	51	50	49	50	49	25	67	54.5	67	87.5	67	49.5	46	56	46	54	46	30	51	42	23	35	46	30	51	30	49	28	81	52	67	19	80	50
1 1/2"	50		48	68	36	59	50	55	54	55	27	76	58.5	76	96	76	53.5	53	60	63	59	53	32	59	49	26	36	53	32	59	32	55	30	91	60	76	19	80	50
2"	58		57	79	44	72	60	67.5	63	67.5	31.5	90	62.5	90	102	90	57.5	63	66	63	62	63	36	71.5	52	32	42	63	36	72	36	68	34	100	72	88	21	100	50
2 1/2"	70		69	92	50	86	67	84	70	84	35	108	70.5	108	10.5	108	62	80	73	80	71	80	39			41	48	80	39	86	40	83	41	119	90	102	25	100	60
3"	80		78	104	54	101	72	96	76	96	38	122	78.3	122	122	122	67.5	93	81	93	77	93	44			46	53	93	44	10	42	95	45	128	100	18	25	120	70
4"	97		97	126	65	128	80	125	86	125	43	152	92	152	137	152	78.5	119	92	119	87	119	51			58	62	119	51	128	45	121	48	143	126	147	29	150	80
