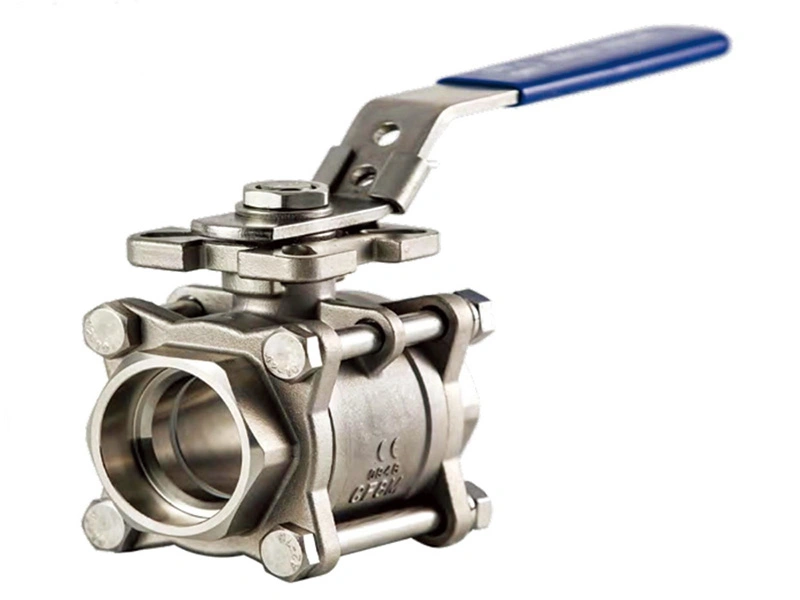

Модель: V-3MS
Трехсоставной шаровой кран с прямым монтажом привода под сварку (шаровой клапан из нержавеющей стали)
- Номинальный диаметр: 1/4" - 4"
- Тип присоединения: под раструбную сварку (Socket Weld)
- Материал: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Номинальное давление: 1000 PSI WOG
- Контроль и испытания: API 598
- Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)
- Рабочая температура: до +120 °C
- Рабочая среда: вода, пар, масло, газ, кислоты, щелочи и др.
Размеры (мм)
| NPS | Ød | L | LI | H | B | ØS | L2 | ISO 5211 |
| 1/4" | 11 | 47.6 | 112 | 61 | 11 | 14.2 | 10 | F03 |
| 3/8" | 12.7 | 47.6 | 112 | 61 | 11 | 17.6 | 10 | F03 |
| 1/2" | 15 | 55 | 112 | 62 | 12 | 21.7 | 10 | F03-F04 |
| 3/4" | 20 | 73.6 | 138 | 70 | 11 | 27.1 | 14 | F04-F05 |
| 1" | 25 | 81 | 138 | 74 | 11 | 33.8 | 14 | F04-F05 |
| 1 1/4" | 32 | 91 | 160 | 86 | 15 | 42.6 | 15 | F05-F07 |
| 1 1/2" | 40 | 103 | 205 | 92 | 15 | 48.8 | 15 | F05-F07 |
| 2" | 50 | 120 | 205 | 99 | 15 | 61.1 | 19 | F05-F07 |
| 2 1/2" | 65 | 155 | 252 | 147 | 20 | 73.8 | 21 | F07-F10 |
| 3" | 80 | 182 | 252 | 158 | 20 | 89.8 | 24 | F07-F10 |
| 4" | 100 | 218.4 | 324 | 172 | 20 | 115.5 | 35 | F07-F10 |

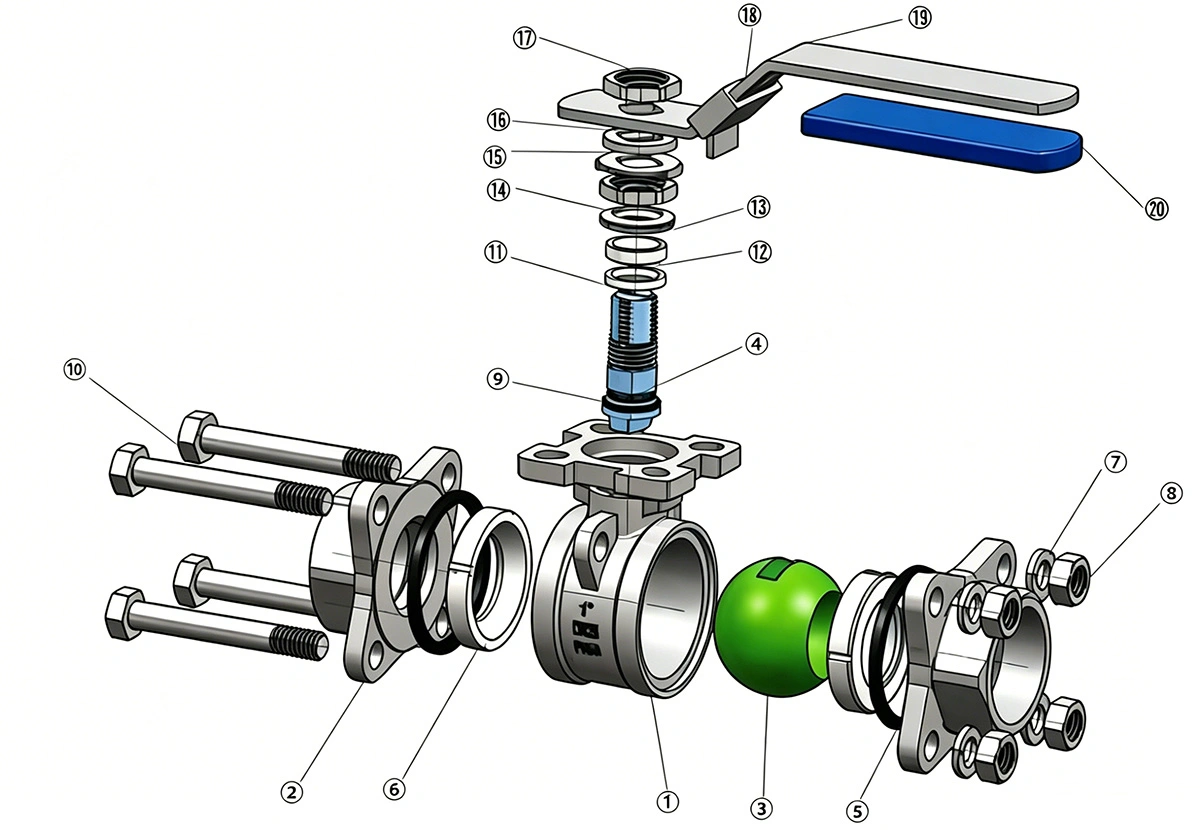

Части клапана
| No. | Номер. | Название | Материал | Количество |
| 1 | V3M-0001 | Корпус | CF8M | 1 |
| 2 | V3MS-0002 | Крышка | CF8M | 2 |
| 3 | V3M-0003 | Шар | CF8M | 1 |
| 4 | V3M-0004 | Шток | 316 | 1 |
| 5 | V3M-0005 | Седло | PTFE+3%GF | 2 |
| 6 | V3M-0006 | Упорная шайба | PTFE+15%Graphite | 1 |
| 7 | V3M-0007 | Пружинная шайба | 304 | 4 |
| 8 | V3M-0008 | Гайка | 304 | 4 |
| 9 | V3M-0009 | Прокладка | PTFE+15%Graphite | 2 |
| 10 | V3M-0009 | Болт | 304 | 4 |
| 11 | V3M-0011 | Уплотнительное кольцо | Viton | 1 |
| 12 | V3M-0012 | Уплотнение штока | PTFE | 1 |
| 13 | V3M-0013 | Сальниковая втулка | 304 | 1 |
| 14 | V3M-0014 | Тарельчатая пружина | 301 | 2 |
| 15 | V3M-0015 | Стопорная шайба | 304 | 1 |
| 16 | V3M-0016 | Квадратная шайба | 304 | 1 |
| 17 | V3M-0017 | Гайка | 304 | 1 |
| 18 | V3M-0018 | Плоское кольцо | 304 | 1 |
| 19 | V3M-0019 | Рукоятка | 304 | 2 |
| 20 | V3M-0020 | Чехол рукоятки | Резина | 1 |
