Модель: V-3BL

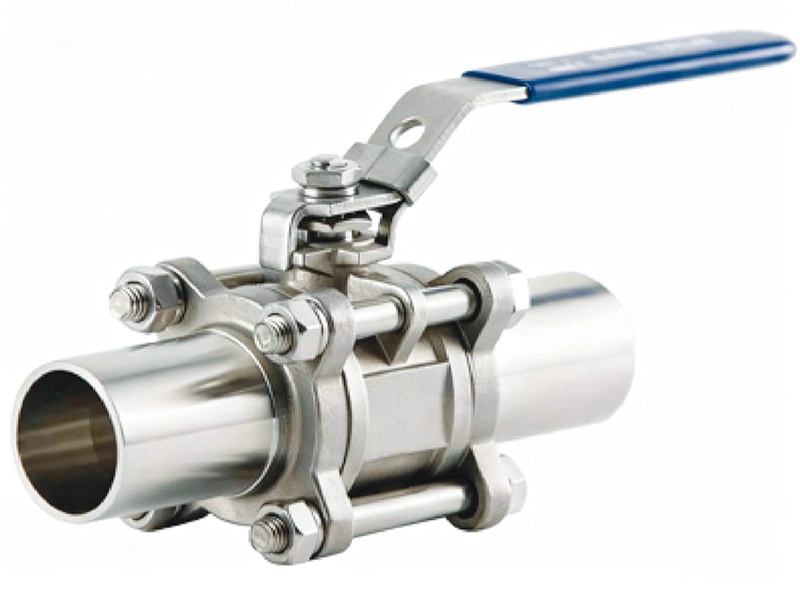

Трехкомпонентный шаровой кран с стыковой сваркой (шаровой клапан из нержавеющей стали)
- Номинальный диаметр: 1/4" - 4"
- Тип присоединения: под приварку
- Материал: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Номинальное давление: 1000 PSI WOG
- Контроль и испытания: API 598
- Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)
- Рабочая температура: до +120 °C
- Рабочая среда: вода, пар, масло, газ, кислоты, щелочи и др.
Размеры (мм)
| NPS | Ød | H | LO | L |
| 1/4" | 11 | 42.5 | 101.5 | 50.4 |
| 3/8" | 12 | 42.5 | 101.5 | 50.4 |
| 1/2" | 15 | 49.6 | 101.5 | 61.4 |
| 3/4" | 20 | 58.1 | 124 | 70.2 |
| 1" | 25 | 61.3 | 124 | 79.6 |
| 1 1/4" | 32 | 78.3 | 152 | 93 |
| 1 1/2" | 40 | 82.5 | 152 | 102 |
| 2" | 50 | 90.9 | 190 | 124.2 |
| 2 1/2" | 65 | 114.5 | 242 | 156.2 |
| 3" | 75 | 124 | 242 | 179.2 |
| 4" | 100 | 176 | 327 | 218.4 |

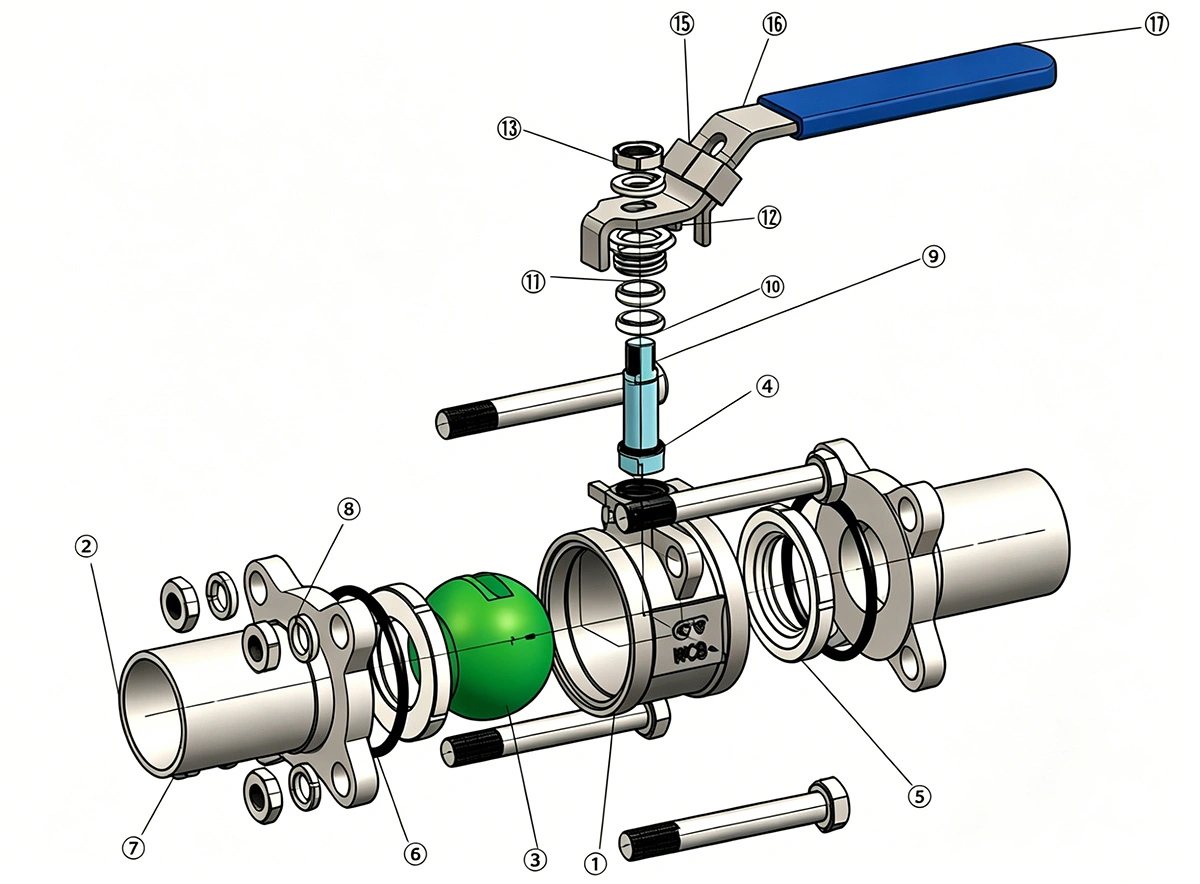

Части клапана
| No. | Номер | Название | Материал | Количество |
| 1 | V3-0001 | Корпус | КCF8M | 1 |
| 2 | V3-0002 | Крышка | CF8M | 2 |
| 3 | V3-0003 | Шар | CF8M | 1 |
| 4 | V3-0004 | Шток | 316 | 1 |
| 5 | V3-0005 | Седло | PTFE+3%GF | 2 |
| 6 | V3-0006 | Прокладка | PTFE | 2 |
| 7 | V3-0007 | Упорная шайба | PTFE | 1 |
| 8 | V3-0008 | Пружинная шайба | 304 | 4 |
| 9 | V3-0012 | Болт | 304 | 4 |
| 10 | V3-0010 | Уплотнение штока | PTFE | 2 |
| 11 | V3-0009 | Сальниковая втулка | 304 | 1 |
| 12 | V3-0012 | Пружинная шайба | 304 | 1 |
| 13 | V3-0013 | Гайка | 304 | 2 |
| 15 | V3-0015 | Стопорная шайба | 304 | 1 |
| 16 | V3-0016 | Рукоятка | 304 | 1 |
| 17 | V3-0017 | Чехол рукоятки | Резина | 1 |
