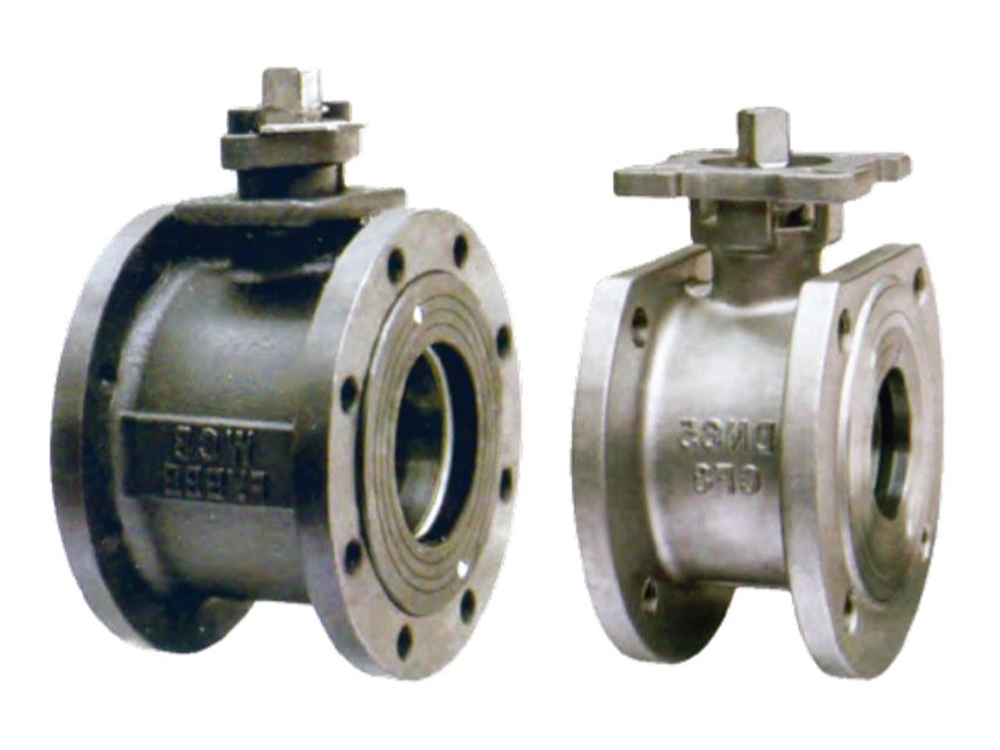

Модель: Q71F
Тонкостенный/полупрозрачный шаровой клапан
- Номинальный диаметр: DN15–DN200
- Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Проектирование и производство: GB/T 12237
- Строительная длина: GB/T 12221
- Фланцевое соединение: JB/T 79
- Испытания и контроль: JB/T 9092
- Обработка поверхности: Травление, пассивация, полировка (или по запросу заказчика)
- Рабочая температура: °C 120$
- Рабочая среда: вода, пар, нефть, газ, кислоты, щелочи и др.
Технические характеристики
| Moдель | PN | Рабочее давление (МПа) | Рабочая температура (°C)) | Подходящие среды | Maтериал | ||||
| Затвор/крышка | Шток | Шар | Прокладка | Уплотнение | |||||
| 16 | 1.6 | PTFE≤150 PPL≤250 | Азотная кислота | CF8/304 | 304 | 304 | PTFE / PPL | PTFE / Гибкий графит | |
| 25 | 2.5 | Азотная кислота | CF8/304 | 304 | 304 | ||||
| 16 | 1.6 | Азотная кислота | CF3M/316L | 316L | 316L | ||||
| 25 | 2.5 | Азотная кислота | CF3M/316L | 316L | 316L | ||||
| 16 | 1.6 | Окислительные агрессивные среды | ZTA2/TA2 | TC4 | TA2 | ||||
| 25 | 2.5 | Окислительные агрессивные среды | ZTA2/TA2 | TC4 | TA2 | ||||

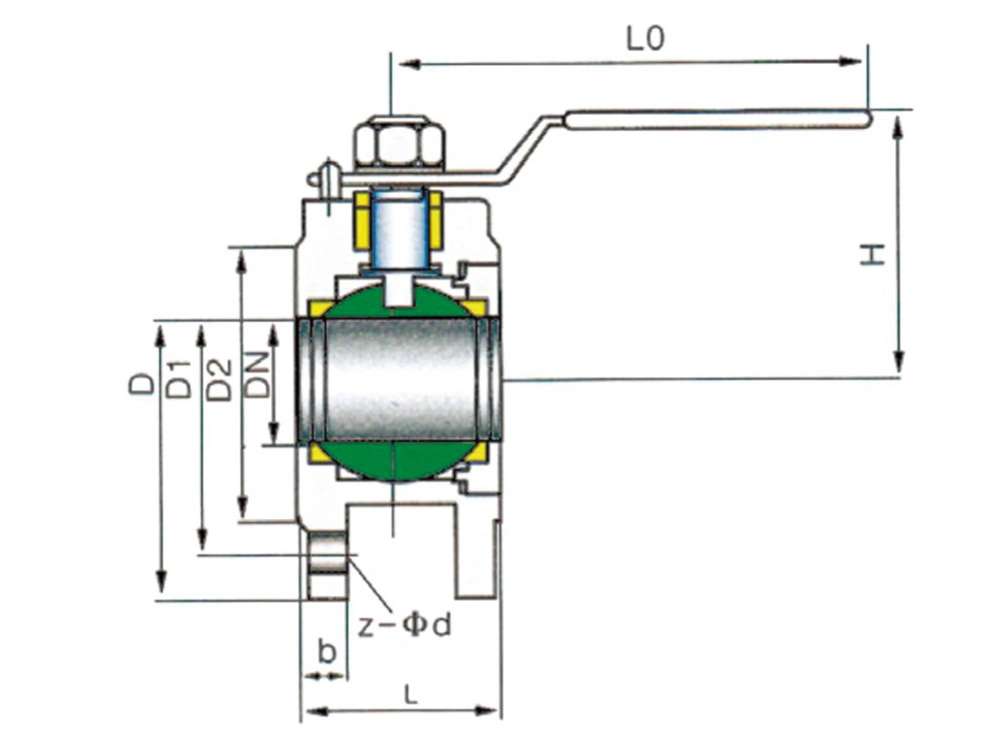

Размеры (мм)
| DN | L | D | D1 | D2 | b | Z-Ød | H |
| PN1.6 MPa | |||||||
| 15 | 35 | 95 | 65 | 45 | 4-Ø12 | 80 | |
| 20 | 38 | 105 | 75 | 55 | 4-Ø12 | 85 | |
| 25 | 45 | 115 | 85 | 65 | 14 | 4-Ø12 | 95 |
| 32 | 50 | 135 | 100 | 78 | 18 | 4-Ø16 | 100 |
| 40 | 60 | 145 | 110 | 85 | 18 | 4-Ø16 | 105 |
| 50 | 70 | 160 | 125 | 100 | 18 | 4-Ø16 | 115 |
| 65 | 95 | 180 | 145 | 120 | 18 | 4-Ø16 | 130 |
| 80 | 118 | 195 | 160 | 135 | 20 | 8-Ø16 | 145 |
| 100 | 140 | 215 | 180 | 155 | 20 | 8-Ø16 | 175 |
| 125 | 200 | 245 | 210 | 185 | 22 | 8-Ø16 | 190 |
| 150 | 225 | 280 | 240 | 210 | 22 | 8-Ø20 | 220 |
| 200 | 275 | 335 | 295 | 265 | 24 | 8-Ø20 | 260 |
