Межфланцевая ножевая задвижка большого диаметра из нержавеющей стали (80-500 мм)
- Номинальный диаметр: DN80–DN500
- Номинальное давление: PN1.0–PN2.5 МПа
- Фланцевое соединение: GB/T 9124, ANSI B16.5
- Рабочая среда: вода, пар, нефть, шлам, агрессивные и пищевые среды и др.
- Рабочая температура: от -40 до 120 ℃

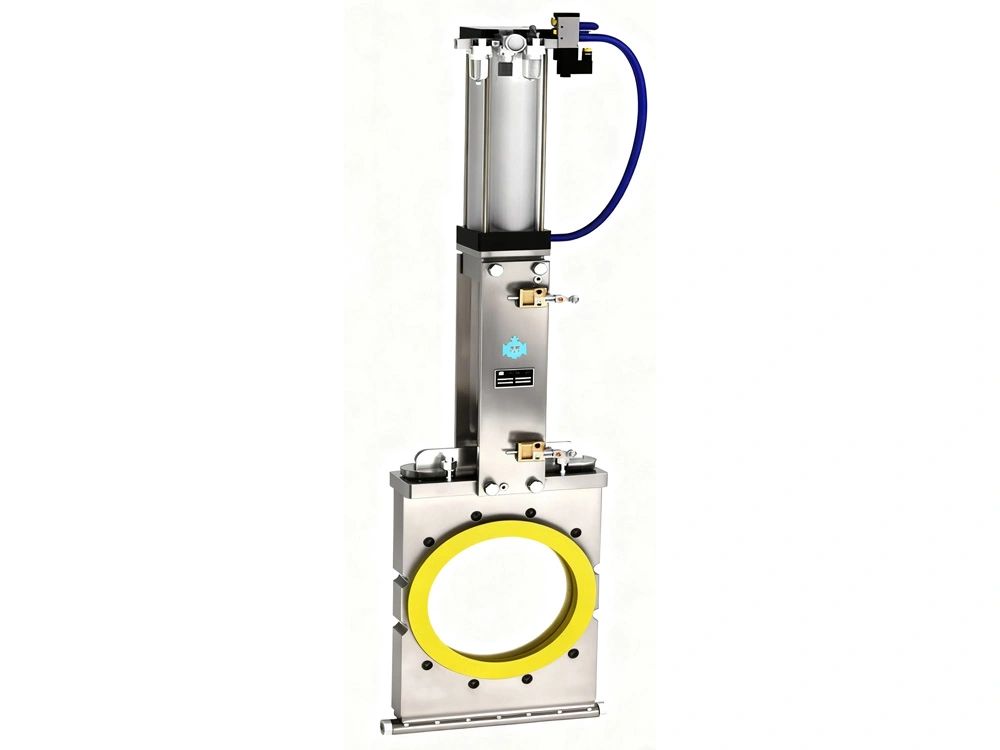

- Тип управления: ручной, электрический, пневматический, гидравлический
- Испытания и контроль: GB/T 13927, API 598
- Обработка поверхности: Травление, пассивация, полировка (или по запросу заказчика)
| Корпус | 304, 304L, 316, 316L |
| Шибер | 304, 304L, 316, 316L |
| Седло | PU/NBR |
| Ходовая гайка | H62 |
| Шток | 304, 304L |
| Уплотнение сальника | NBR/EPDM |
Межфланцевые ножевые шиберные задвижки большого диаметра из нержавеющей стали обладают высокой стойкостью к коррозии, давлению и повышенным скоростям потока. Это делает их оптимальным выбором для нефтехимической, энергетической, водопроводно-канализационной, экологической, металлургической и морской отраслей, а также для пищевой, фармацевтической промышленности и производств новых материалов. Тип задвижки и марка нержавеющей стали подбираются индивидуально с учетом условий эксплуатации трубопровода, требуемой пропускной способности и свойств рабочей среды.

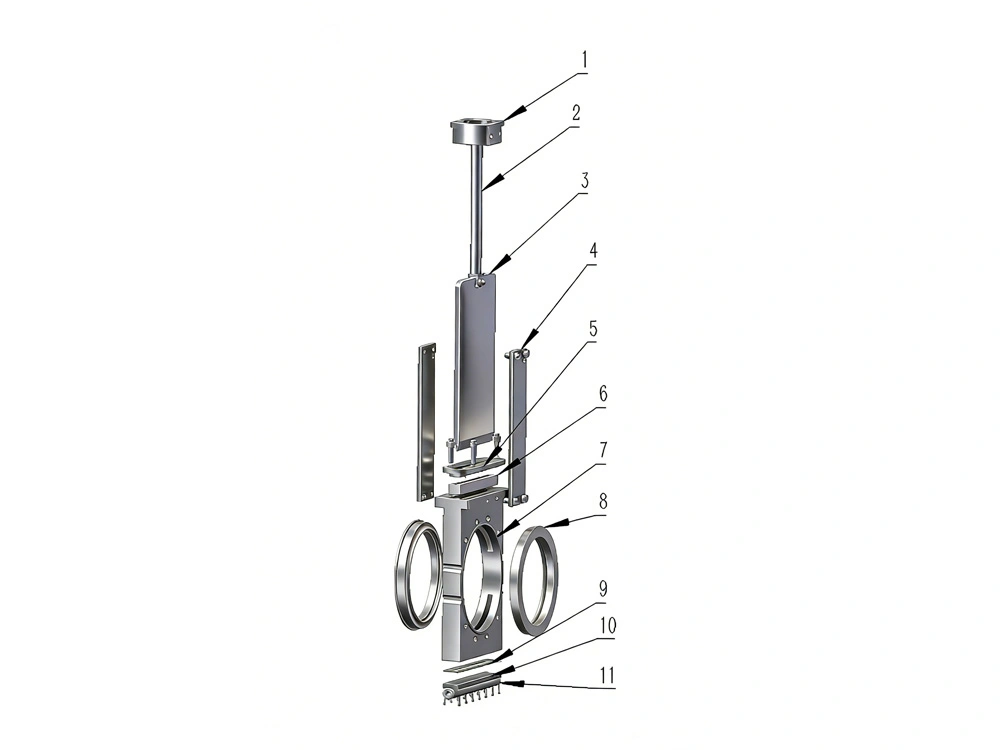

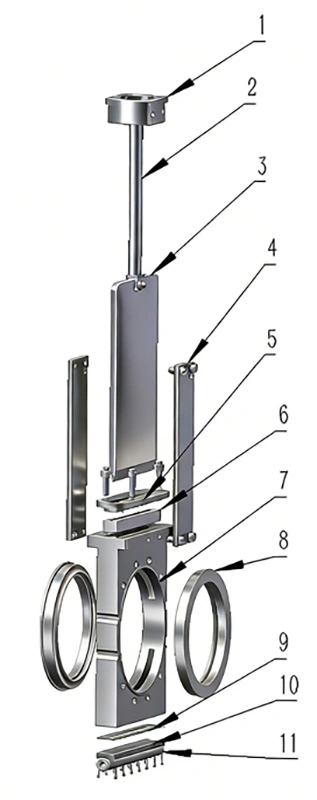

| No. | Компоненты | Количество |
| 1 | Корпус подшипника | 1 |
| 2 | Шток | 1 |
| 3 | Шибер | 1 |
| 4 | Опорная стойка | 2 |
| 5 | Прижимной фланец сальника | 1 |
| 6 | Уплотнительный блок шибера | 1 |
| 7 | Корпус | 1 |
| 8 | Износостойкая втулка | 2 |
| 9 | Прокладка | 1 |
| 10 | Нижняя крышка | 1 |
| 11 | Дренажный патрубок | 1 |

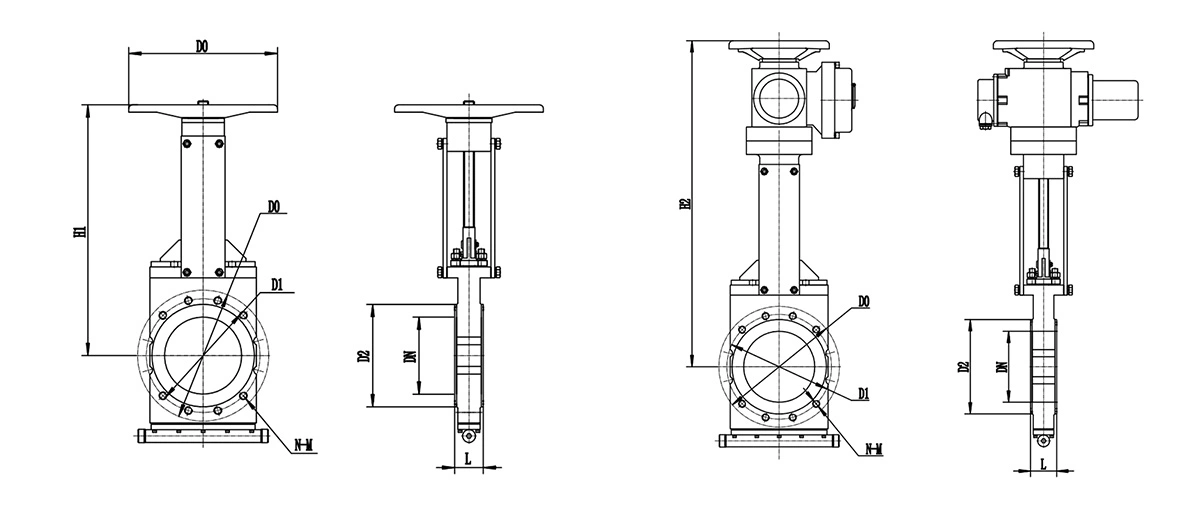

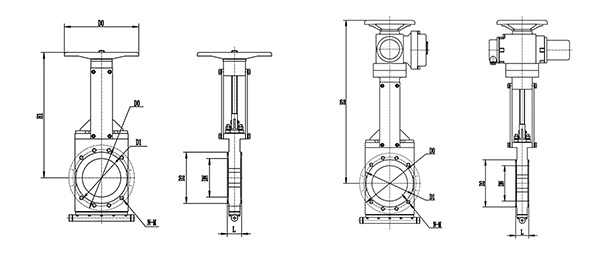

| Размеры | L | D | D1 | D2 | D0 | N-M | H1 (С ручным управлением) | H2 (С электроприводом) | |
| DN | NPS | мм | мм | мм | мм | мм | мм | мм | мм |
| 80 | 3" | 55 | 200 | 160 | 132 | 240 | 8-M16 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 156 | 240 | 8-M16 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 211 | 300 | 8-M20 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 266 | 300 | 12-M20 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 319 | 400 | 12-M24 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 370 | 400 | 12-M24 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 429 | 550 | 16-M24 | 910 | 1238 |
| 400 | 16" | 82 | 580 | 525 | 480 | 550 | 16-M27 | 1020 | 1348 |
Примечания
- Приведенные чертежи клапанов служат исключительно для ознакомления.
- Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
- Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
SDPLDL специализируется на производстве промышленных клапанов и высокоточного литья. Собственное производство, более 200 единиц оборудования и современный испытательный центр позволяют выпускать качественную продукцию в соответствии со стандартом ISO 9001.
