Модель: SQP

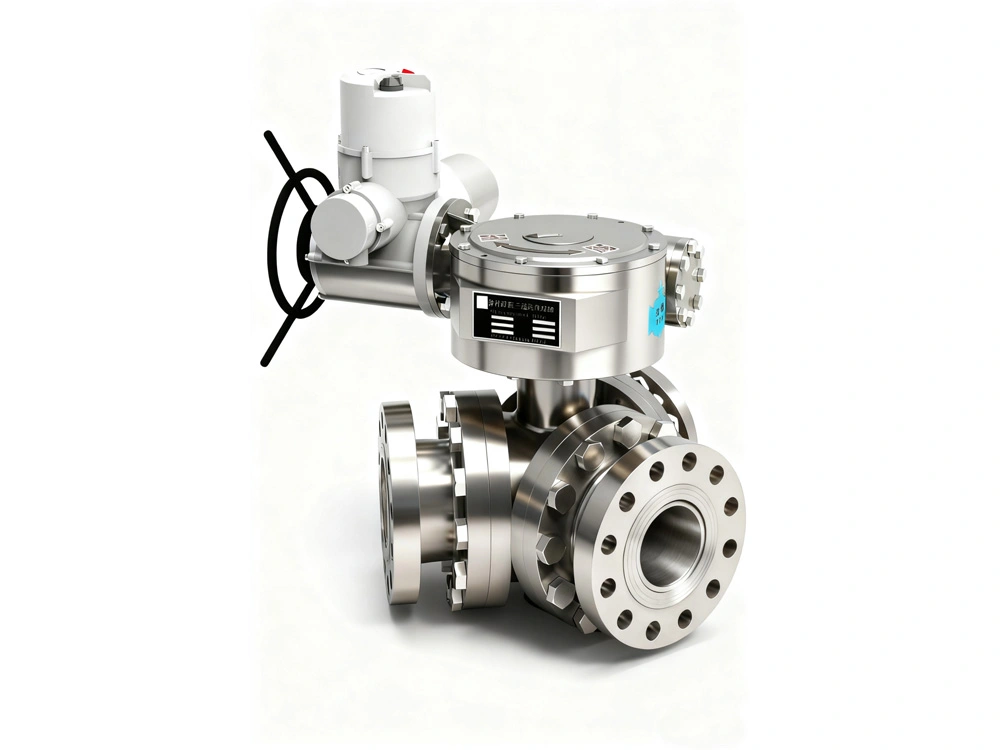

Трёхходовой шаровой кран большого диаметра из нержавеющей стали (80-500 мм)

• Номинальный диаметр: DN80–DN500
• Номинальное давление: PN1.0–PN25.0 МПа
• Фланцевое присоединение: GB/T 9124, ANSI B16.5
• Подходящие рабочие среды: вода, пар, нефтепродукты, пульпа, коррозионно-активные и пищевые среды и др.
• Рабочая температура: от -40 до +120 °C
• Способ управления: ручной, электрический, пневматический, гидравлический
• Контроль и испытания: GB/T 13927, API 598
• Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)

Трёхходовые шаровые краны большого диаметра из нержавеющей стали предназначены для работы в трубопроводах с высоким расходом, высоким давлением и агрессивными рабочими средами. Они широко применяются в нефтехимической и углехимической промышленности, энергетике, системах муниципального водоснабжения и экологической инфраструктуры, металлургии, целлюлозно-бумажной промышленности, судостроении и морском транспорте, пищевой и фармацевтической промышленности, а также в производстве современных материалов и оборудования для новой энергетики.

Конструкция клапана и марка нержавеющей стали подбираются в соответствии с требованиями конкретных условий эксплуатации.

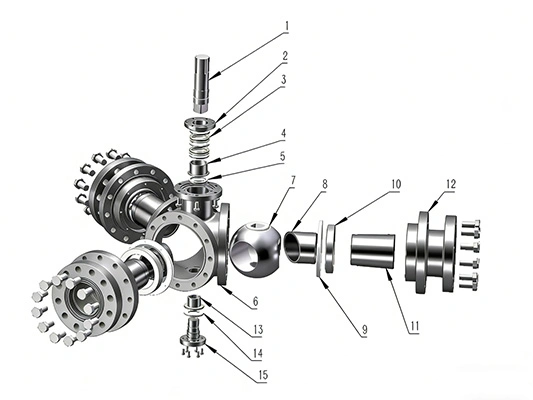

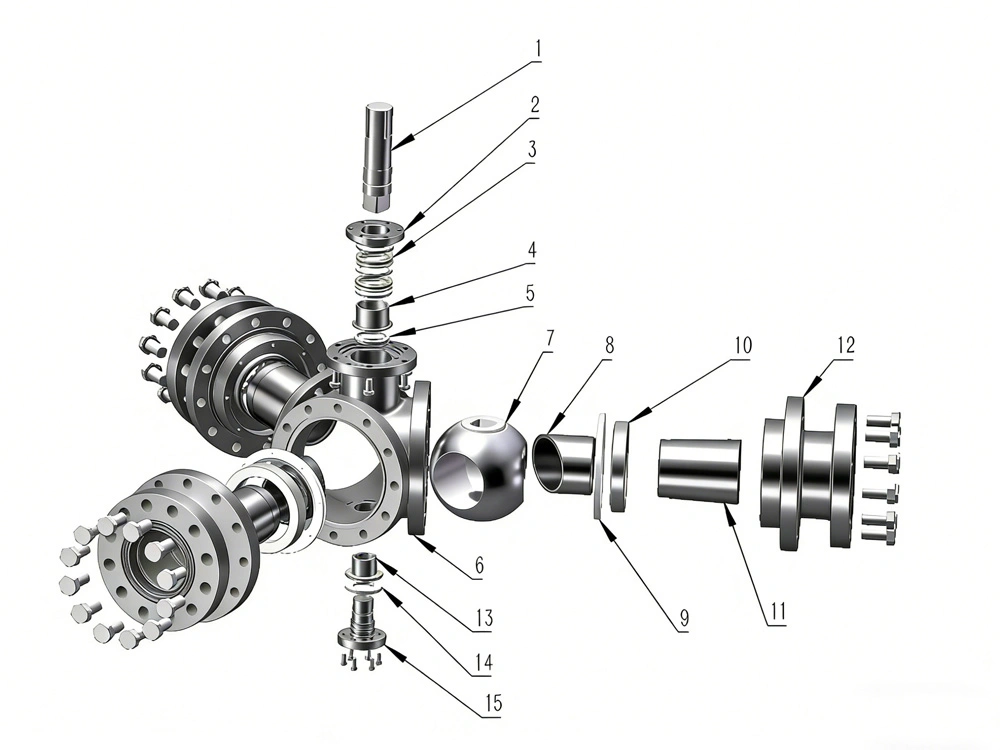

No.	Компоненты	Количество
1	Верхний шток	1
2	Сальниковая втулка штока	1
3	Уплотнение штока	2
4	Верхняя втулка штока	1
5	Верхняя упорная шайба	1
6	Корпус	1
7	Шар	1
8	Втулка шара	2
9	Стопорное кольцо	3
10	Прокладка	3
11	Втулка крышки	3
12	Крышка	3
13	Нижняя втулка штока	1
14	Нижняя упорная шайба	1
15	Нижний шток	1

Примечания

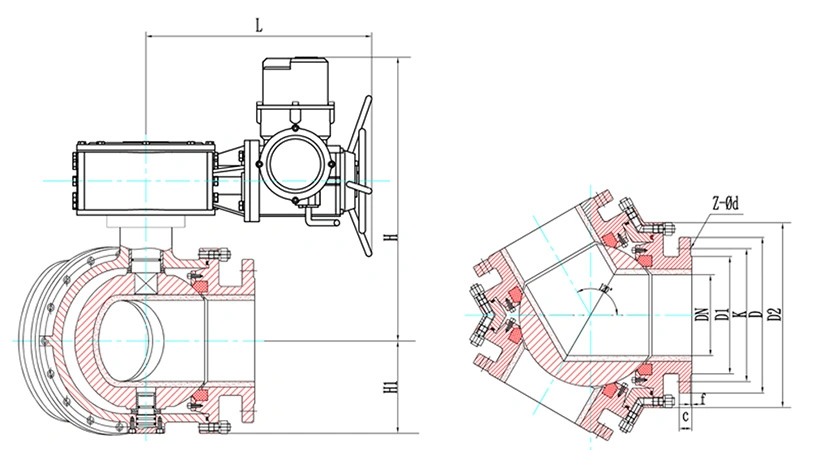

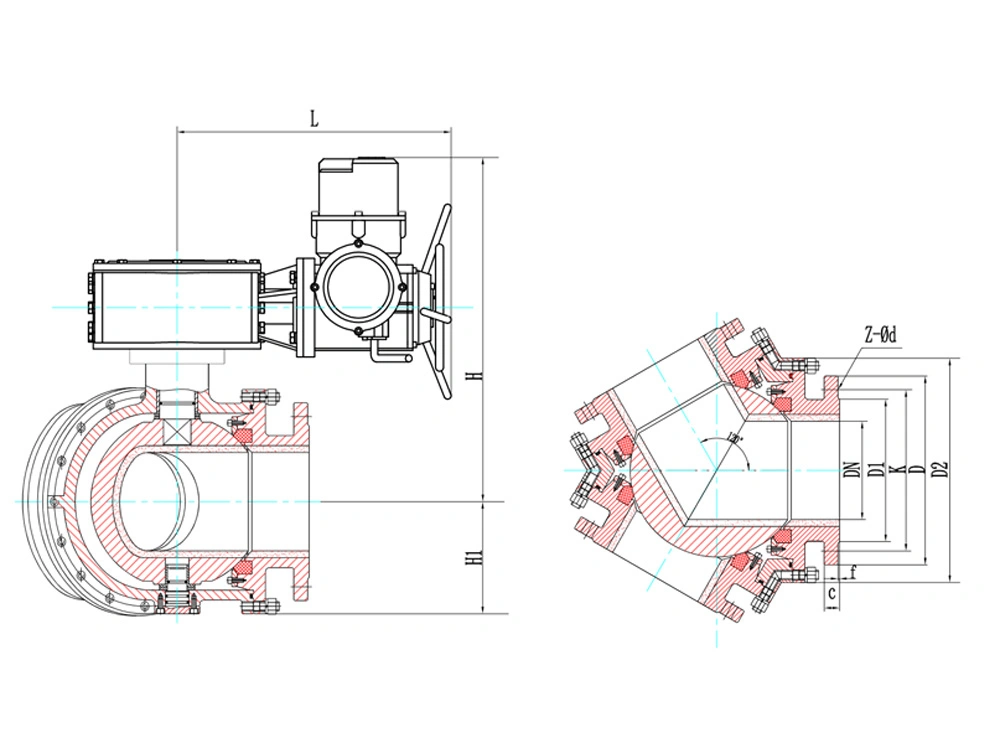

• Приведенные чертежи клапанов служат исключительно для ознакомления.
• Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
• Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
